LK 521 MultiFill®
LK 521 MultiFill®
LK 521 MultiFill®

LK 521 MultiFill®

  • Kompakt design
  • Isolering som skydd mot kondens och isbildning
  • Minimalt tryckfall p.g.a. filtrets placering i kulan

LK 521 MultiFill® är en kompakt kombinationsventil för enkel påfyllning av köldbärarvätska i kollektorslangen till markvärmepumpar. Ventilen har ett filter som ­skyddar förångaren mot eventuella partiklar. Den ...

Läs mer

LK 521 MultiFill®

  • Artiklar
  • Detaljerad information
  • Dokumentation
  • Video
  • Tillbehör & reservdelar
  • Frågor & svar

Artiklar

LK 521 - Utvändig gänga

LK 521 - Utvändig gänga 2 artiklar

Artikel Dim. Dim. 2 Kvs m³/h A mm B mm C mm D mm E mm F mm G mm H mm I mm J mm Vikt (kg) Måttskiss Artikellista
091480 G 1" G ¾" 12,5 170 127 83 29 108 29 218 83 105 171 1,3
091481 G 1¼" G ¾" 22,0 173 136 87 29 115 29 218 83 105 171 1,7

091480

Dim. G 1"
Dim. 2 G ¾"
Kvs m³/h 12,5
A mm 170
B mm 127
C mm 83
D mm 29
E mm 108
F mm 29
G mm 218
H mm 83
I mm 105
J mm 171
Vikt (kg) 1,3

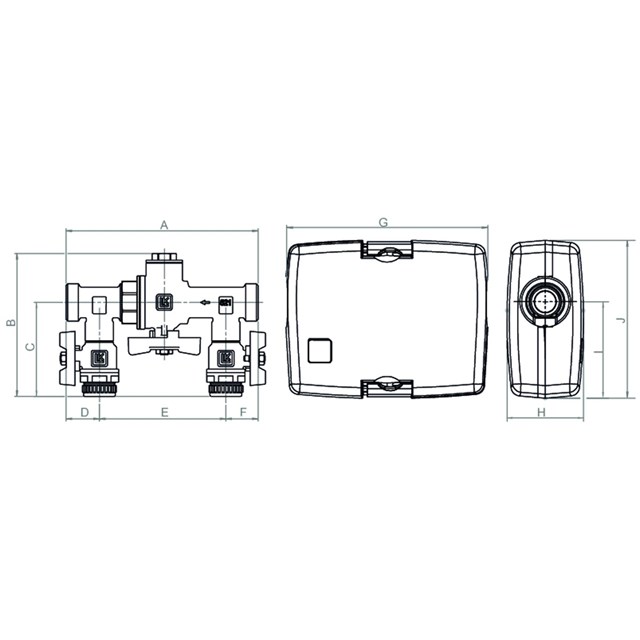

Måttskiss
Artikellista

091481

Dim. G 1¼"
Dim. 2 G ¾"
Kvs m³/h 22,0
A mm 173
B mm 136
C mm 87
D mm 29
E mm 115
F mm 29
G mm 218
H mm 83
I mm 105
J mm 171
Vikt (kg) 1,7
Måttskiss
Artikellista

Dimension 1 - Röranslutning mot kollektorslang
Dimension 2 - Anslutning för påfyllning av vätska
Mått enligt måttskiss är endast vägledande och inte en del av specifikationen

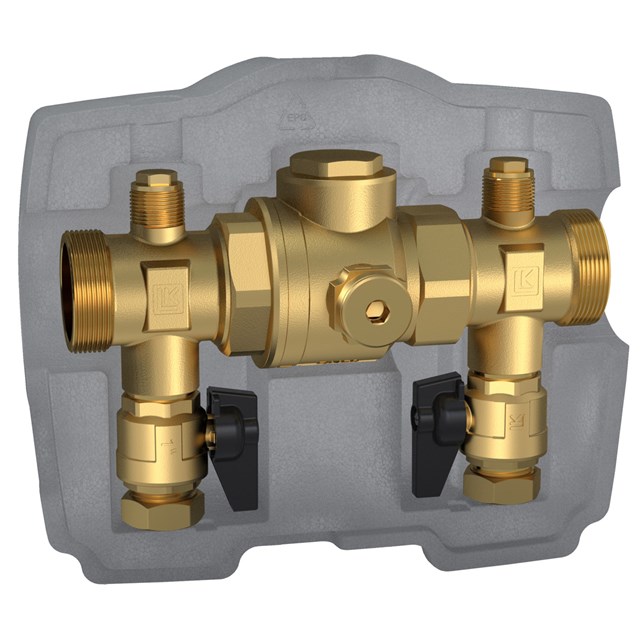

LK 521 - Utvändig gänga

LK 521 - Utvändig gänga 1 artikel

Artikel Dim. Dim. 2 Kvs m³/h A mm B mm C mm D mm E mm F mm G mm H mm Vikt (kg) Måttskiss Artikellista
091483 G 2" G 1" 40,0 284 178 118 49 156 265 308 195 4,6

091483

Dim. G 2"
Dim. 2 G 1"
Kvs m³/h 40,0
A mm 284
B mm 178
C mm 118
D mm 49
E mm 156
F mm 265
G mm 308
H mm 195
Vikt (kg) 4,6

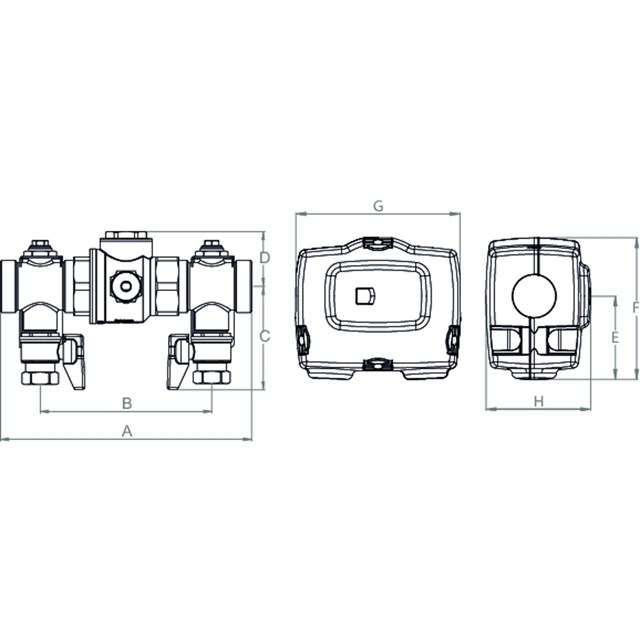

Måttskiss
Artikellista

Dimension 1 - Röranslutning mot kollektorslang
Dimension 2 - Anslutning för påfyllning av vätska
Mått enligt måttskiss är endast vägledande och inte en del av specifikationen

Detaljerad information

Beskrivning

LK 521 MultiFill® är en kompakt kombinationsventil för enkel påfyllning av köldbärarvätska i kollektorslangen till markvärmepumpar. Ventilen har ett filter som ­skyddar förångaren mot eventuella partiklar. Den levereras med en isolering som skydd mot kondens och eventuell ­isbildning. Ventilens kompakta konstruktion gör den installationsvänlig även i trånga utrymmen. LK 521 MultiFill® kan även användas i andra applikationer med behov av påfyllning och filtrering.

Pilar på ventilhuset anger flödesriktning. Ventilen bör isoleras med den medlevererade isoleringen. Utöver rengöring av filtret krävs inget underhåll.

LK 521 MultiFill® 25
för värmepumpar, max. 12 kW
LK 521 MultiFill® 32
för värmepumpar, max. 30 kW
LK 521 MultiFill® 50
för värmepumpar, max. 50 kW

Rengöring av filtret bör utföras direkt efter installation, efter en månad och därefter vartannat år eller vid påfyllning av vätska i systemet. Kontrollera installationen regelbundet.

Teknisk data

Max. arbetstryck: 1,0 MPa (10 bar)
Arbetstemperatur: Min. -20 °C/Max. 80 °C
Masköppning, filter: Huvudventil DN25, DN32: 0,6 mm²
Huvudventil DN50: 1,0 mm²
Påfyllningsventil DN25, DN32: 0,7 mm²
Påfyllningsventil DN50: 0,7 mm²
Gängstandard: G - utvändig gänga
Media 1: Vatten - Glykolinblandning max. 50%
Media 2: Vatten - Glykolinblandning max. 30%
Media 3: Vatten - Etanolinblandning max. 30%
Material, ventilhus: Mässing EN 12165 CW617N
Material, isolering: Expanderad Polystyren EPS
Material, filterinsats: Huvudventil: Plast, Rostfritt stål Påfyllningsventil: Rostfritt stål
Material, tätningar: EPDM
Övrigt: (Etanolinblandning - Arbetstemperatur: Max. 60 °C)

Etanolinblandning - Arbetstemperatur: Max. 60 °C

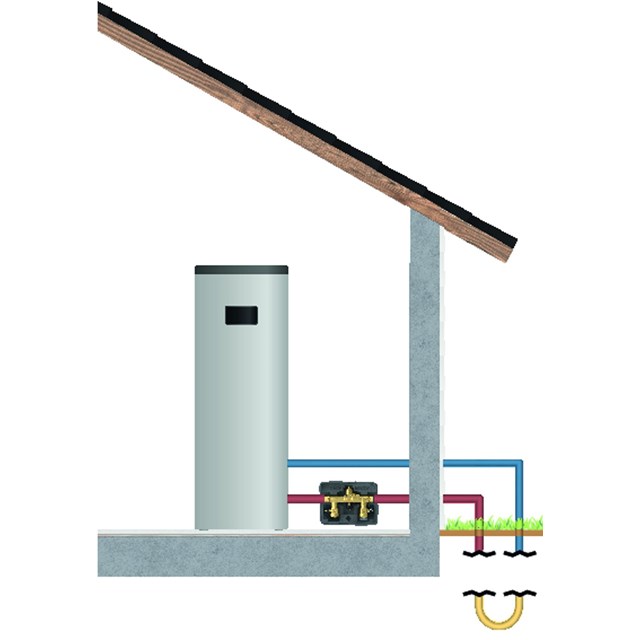

Applikationer

Tekniska diagram

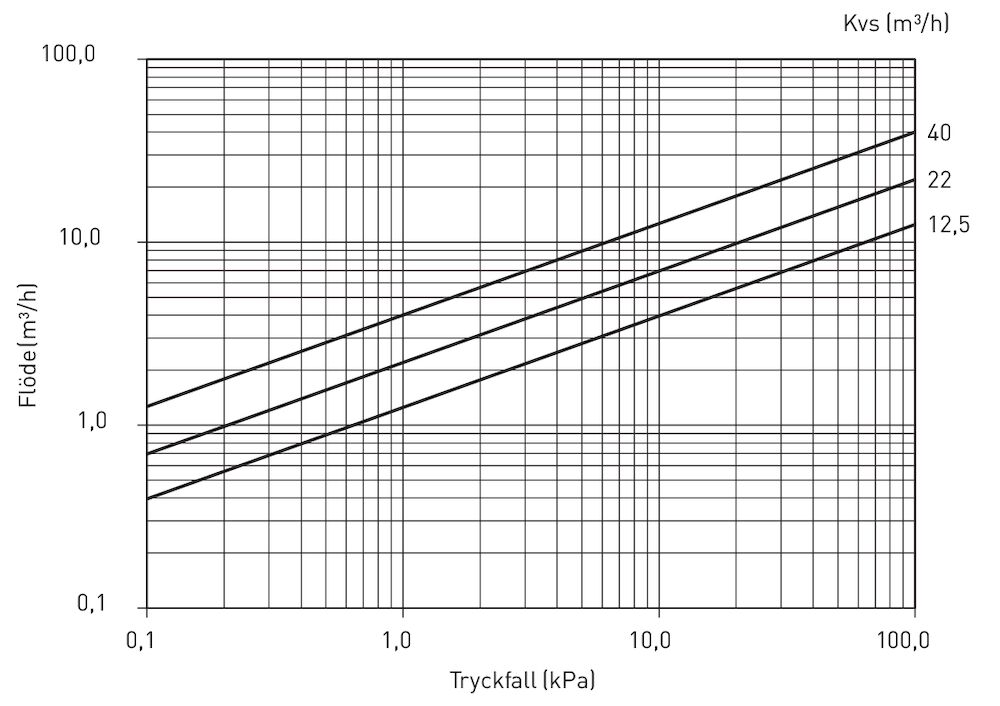

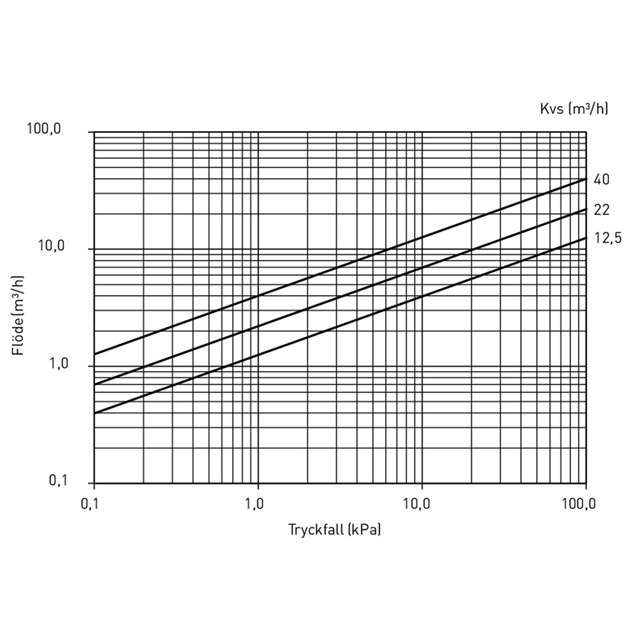

Kapacitetsdiagram

Dokumentation

Produktblad

LK 521 MultiFill®

Instruktionsmanual

521 MultiFill DN25-32 - Instruction_148827

Instruktionsmanual

521 MultiFill DN50 - Instruction_248033

Applikationer

Heat pump ENG

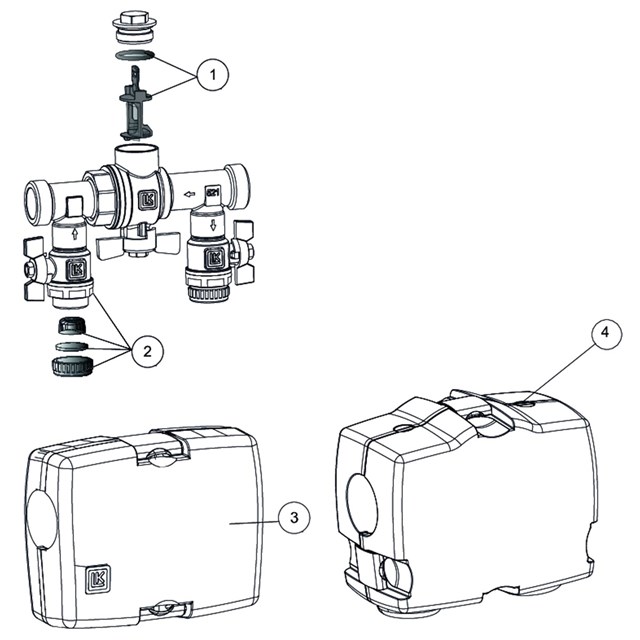

Tillbehör & reservdelar

Artikelnr. Artikel Position
095070 Filter och tätning DN 25 1
095071 Filter och tätning DN 32 1
095073 Kulventil inkl. filter 2
095072 LK Isolering, 521 DN 25-32 3
187309 LK Isolering, 521 DN 50 4

Video

LK 521 MultiFill® - Installation
LK 521 MultiFill® DN50 - Installation
LK 521 MultiFill® DN50 - Underhåll
LK 521 MultiFill® - Underhåll

Frågor & svar

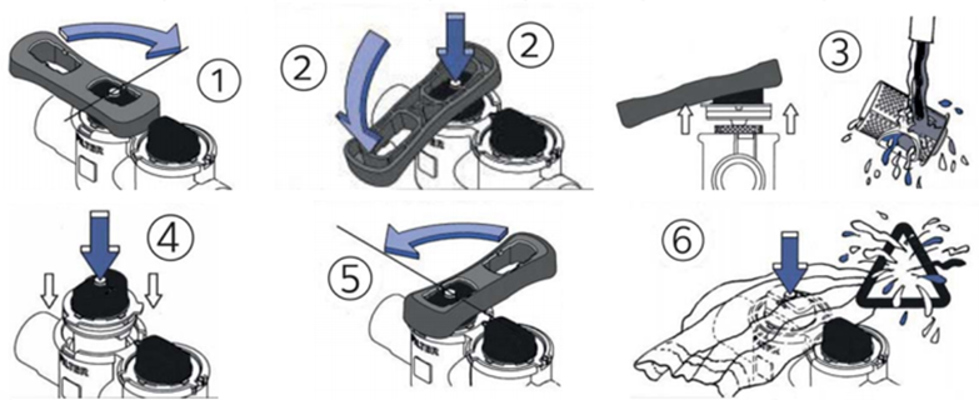

Hur rengör jag filtret på en LK 520 MultiFill?

Det gör du enkelt genom att följa stegen i bilden.

Bilder

Kan jag köpa en isolering till min LK 521 MultiFill?

Ja det finns att köpa som reservdel till stl. DN 25 och DN32. Artikelnummer hittar du på produktsidan under tillbehör.
