LK 534 ThermoFill® EA

Nyhet

LK 534 ThermoFill® EA

  • Integrerad kulventil och backventil
  • Klassificerad som typ EA enligt EN 1717

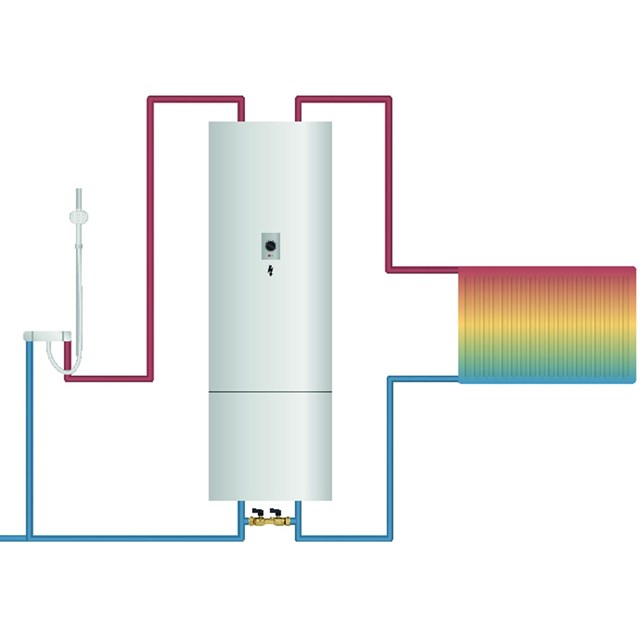

LK 534 ThermoFill® EA är en påfyllningsventil för värme­system. Ventilen har integrerad avstängning med kulventil och backventil, vilket säkerställer öppning även vid låga differenstryck. Backventilen är inspek...

Läs mer

LK 534 ThermoFill® EA

  • Artiklar
  • Detaljerad information
  • Dokumentation

Artiklar

LK 534 - Invändig gänga

LK 534 - Invändig gänga 1 artikel

Artikel Dim. Kvs m³/h Vikt (kg) Artikellista
182786 Rp ½" 1,1 0,3

182786

Dim. Rp ½"
Kvs m³/h 1,1
Vikt (kg) 0,3
Artikellista
LK 534 - Klämringskoppling

LK 534 - Klämringskoppling 1 artikel

Artikel Dim. Kvs m³/h Vikt (kg) Artikellista
182787 15 mm 1,1 0,3

182787

Dim. 15 mm
Kvs m³/h 1,1
Vikt (kg) 0,3
Artikellista

Detaljerad information

Beskrivning

LK 534 ThermoFill® EA är en påfyllningsventil för värme­system. Ventilen har integrerad avstängning med kulventil och backventil, vilket säkerställer öppning även vid låga differenstryck. Backventilen är inspektionsbar vilket innebär att den klassas som ett återströmningsskydd typ EA, vätskekategori 1-2, enligt EN 1717.

Genom att stänga första ventilen mot tappvattensystemet och lossa skruven kan man kontrollera backventilens funktion.

Pil på ventilhuset anger flödesriktning.

Anslutningsgängan tätas på sedvanligt sätt. Monteringen av klämringskopplingen underlättas om smörjmedel sätts på gänga och fas. Dra åt för hand så långt som möjligt och därefter med fast nyckel.
Åtdragning antal varv med nyckel samt övriga tekniska data - se separat datablad för klämringskopplingar. Mjuka rör förses med stödhylsa.

Ventilen kräver inget underhåll. Kontrollera installationen regelbundet.

Teknisk data

Max. arbetstryck: 1.0 MPa (10 bar)
Öppningstryck backventil: 1 kPa (0,01 bar)
Arbetstemperatur: Min. 5 °C/Max. 90 °C
Gängstandard: G - invändig gänga, ISO 228/1
Material, ventilhus: Avzinkningshärdig mässing EN 12165 CW625N
Material, tätningar: EPDM
Material, backventil: POM
Övrigt: Backventil: Typ EA enligt EN 1717,
Material, backventil: POM
Standard: Backventil: Typ EA enligt EN 1717

Tekniska diagram

Kapacitetsdiagram

Dokumentation

Produktblad

LK 534 ThermoFill® EA

Instruktionsmanual

248402_LK 534_Instruction

Instruktionsmanual

248401_LK 534_Instruction
