LK 510/511/512 MultiSafe
LK 510/511/512 MultiSafe
LK 510/511/512 MultiSafe

LK 510/511/512 MultiSafe

  • Från 1,5 till 10 Bar
  • Skyddar dig och ditt hus

LK 510/511/512 MultiSafe är en höglyftande och mjuk­tätande säker­hetsventil för tappvatteninstallationer alternativt för värme­system med sluten pannanläggning med en effekt på max. 50 kW. Ventilen får ej anvä...

Läs mer

LK 510/511/512 MultiSafe

  • Artiklar
  • Detaljerad information
  • Dokumentation
  • Frågor & svar

Artiklar

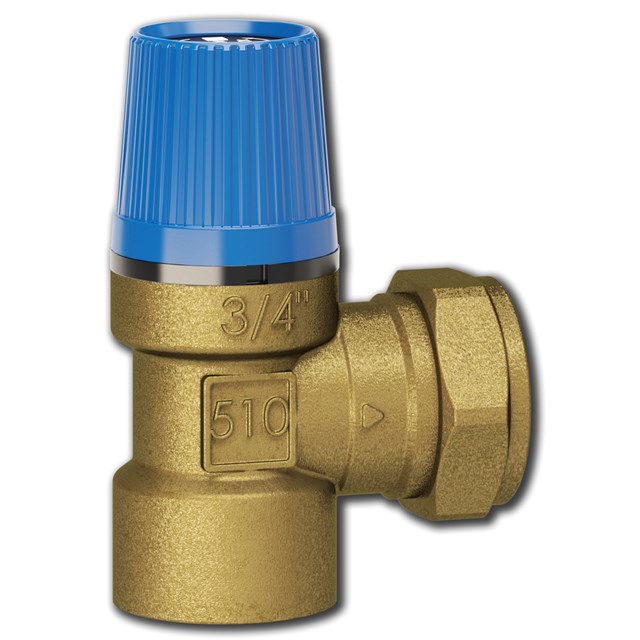

LK 510 - Invändig gänga / Klämringskoppling - Tappvatten

LK 510 - Invändig gänga / Klämringskoppling - Tappvatten 2 artiklar

Artikel Dim. Öppningstryck Avblåsningskapacitet Vikt (kg) Artikellista
090033 G ¾" x 22 mm 0,9 MPa 112 l/min. 0,2
090034 G ¾" x 22 mm 1,0 MPa 133 l/min. 0,2

090033

Dim. G ¾" x 22 mm
Öppningstryck 0,9 MPa
Avblåsningskapacitet 112 l/min.
Vikt (kg) 0,2
Artikellista

090034

Dim. G ¾" x 22 mm
Öppningstryck 1,0 MPa
Avblåsningskapacitet 133 l/min.
Vikt (kg) 0,2
Artikellista

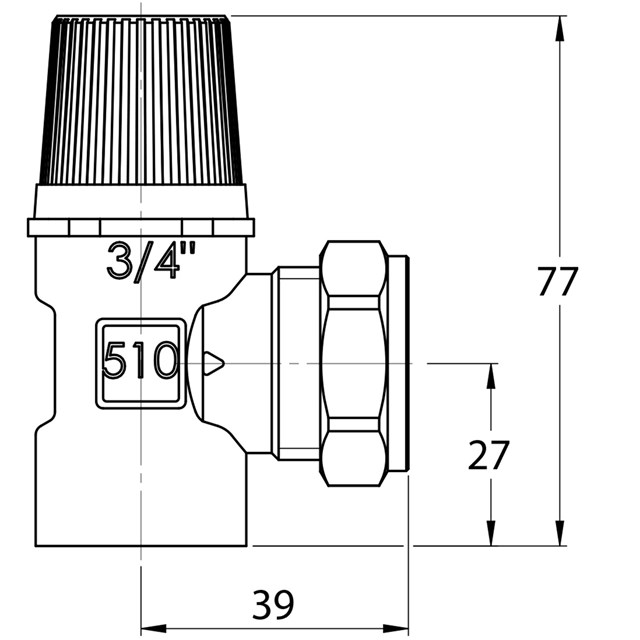

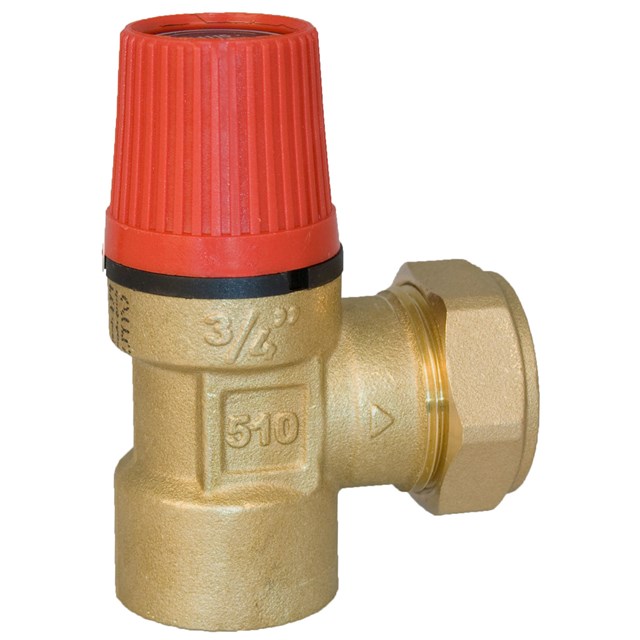

LK 510 - Invändig gänga / Klämringskoppling - Värme

LK 510 - Invändig gänga / Klämringskoppling - Värme 4 artiklar

Artikel Dim. Öppningstryck Avblåsningskapacitet Vikt (kg) Artikellista
090030 G ¾" x 22 mm 0,15 MPa 2962 l/h 0,2
090035 G ¾" x 22 mm 0,2 MPa 3298 l/h 0,2
090031 G ¾" x 22 mm 0,25 MPa 3602 l/h 0,2
090036 G ¾" x 22 mm 0,3 MPa 3883 l/h 0,2

090030

Dim. G ¾" x 22 mm
Öppningstryck 0,15 MPa
Avblåsningskapacitet 2962 l/h
Vikt (kg) 0,2
Artikellista

090035

Dim. G ¾" x 22 mm
Öppningstryck 0,2 MPa
Avblåsningskapacitet 3298 l/h
Vikt (kg) 0,2
Artikellista

090031

Dim. G ¾" x 22 mm
Öppningstryck 0,25 MPa
Avblåsningskapacitet 3602 l/h
Vikt (kg) 0,2
Artikellista

090036

Dim. G ¾" x 22 mm
Öppningstryck 0,3 MPa
Avblåsningskapacitet 3883 l/h
Vikt (kg) 0,2
Artikellista

Enligt EN 1491

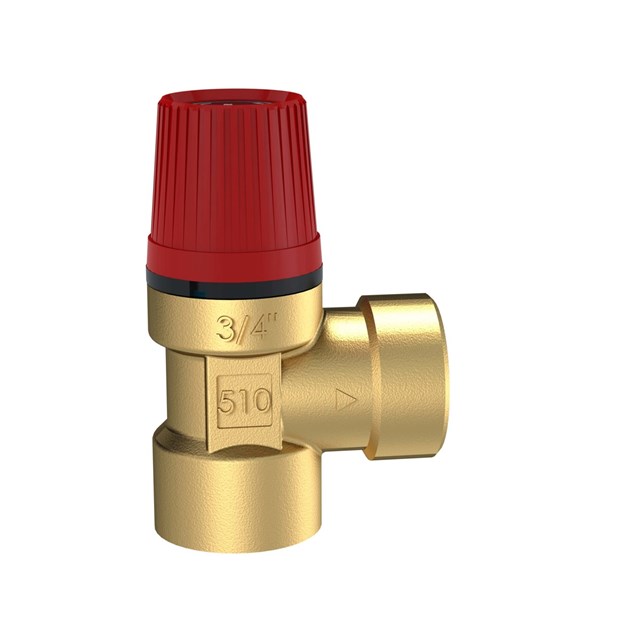

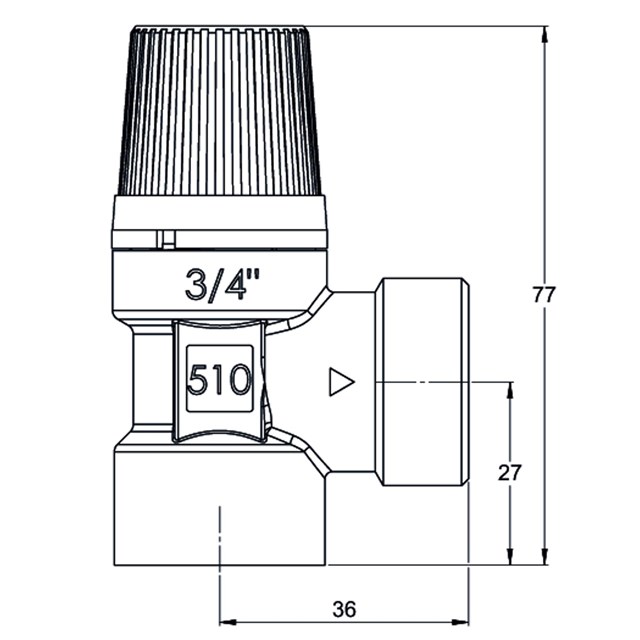

LK 510 - Invändig gänga - Värme

LK 510 - Invändig gänga - Värme 2 artiklar

Artikel Dim. Öppningstryck Avblåsningskapacitet Vikt (kg) Artikellista
055505 Rp ¾" 0,15 MPa 2962 l/h 0,2
055506 Rp ¾" 0,25 MPa 3602 l/h 0,2

055505

Dim. Rp ¾"
Öppningstryck 0,15 MPa
Avblåsningskapacitet 2962 l/h
Vikt (kg) 0,2
Artikellista

055506

Dim. Rp ¾"
Öppningstryck 0,25 MPa
Avblåsningskapacitet 3602 l/h
Vikt (kg) 0,2
Artikellista

Enligt EN 1491

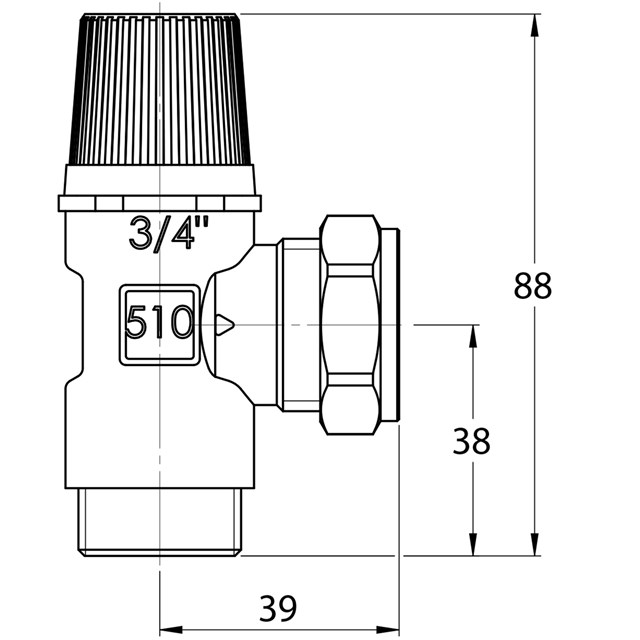

LK 511 - Utvändig gänga / Klämringskoppling - Tappvatten

LK 511 - Utvändig gänga / Klämringskoppling - Tappvatten 2 artiklar

Artikel Dim. Öppningstryck Avblåsningskapacitet Vikt (kg) Artikellista
090043 G ¾" x 22 mm 0,9 MPa 6741 l/h 0,2
090044 G ¾" x 22 mm 1,0 MPa 7107 l/h 0,2

090043

Dim. G ¾" x 22 mm
Öppningstryck 0,9 MPa
Avblåsningskapacitet 6741 l/h
Vikt (kg) 0,2
Artikellista

090044

Dim. G ¾" x 22 mm
Öppningstryck 1,0 MPa
Avblåsningskapacitet 7107 l/h
Vikt (kg) 0,2
Artikellista

Enligt EN 1491

LK 511 - Utvändig gänga / Klämringskoppling - Värme

LK 511 - Utvändig gänga / Klämringskoppling - Värme 4 artiklar

Artikel Dim. Öppningstryck Avblåsningskapacitet Vikt (kg) Artikellista
090040 G ¾" x 22 mm 0,15 MPa 2962 l/h 0,2
090047 G ¾" x 22 mm 0,2 MPa 3298 l/h 0,2
090041 G ¾" x 22 mm 0,25 MPa 3602 l/h 0,2
090048 G ¾" x 22 mm 0,3 MPa 3883 l/h 0,2

090040

Dim. G ¾" x 22 mm
Öppningstryck 0,15 MPa
Avblåsningskapacitet 2962 l/h
Vikt (kg) 0,2
Artikellista

090047

Dim. G ¾" x 22 mm
Öppningstryck 0,2 MPa
Avblåsningskapacitet 3298 l/h
Vikt (kg) 0,2
Artikellista

090041

Dim. G ¾" x 22 mm
Öppningstryck 0,25 MPa
Avblåsningskapacitet 3602 l/h
Vikt (kg) 0,2
Artikellista

090048

Dim. G ¾" x 22 mm
Öppningstryck 0,3 MPa
Avblåsningskapacitet 3883 l/h
Vikt (kg) 0,2
Artikellista

Enligt EN 1491

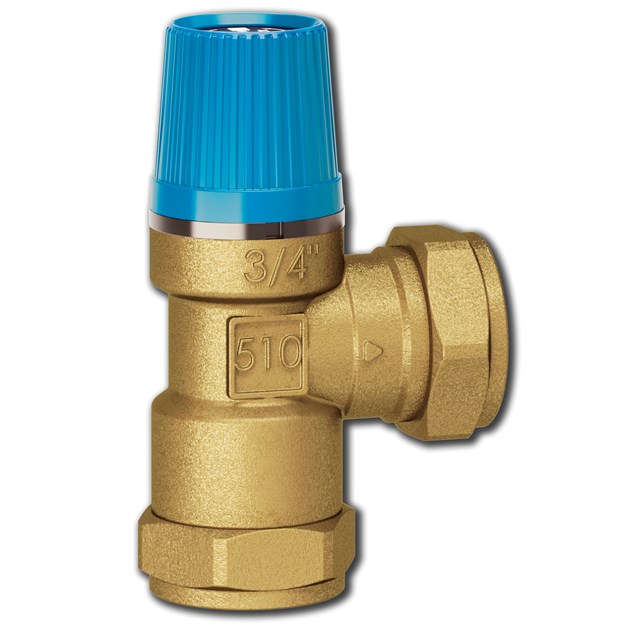

LK 512 - Klämringskoppling - Tappvatten

LK 512 - Klämringskoppling - Tappvatten 2 artiklar

Artikel Dim. Öppningstryck Avblåsningskapacitet Vikt (kg) Artikellista
090053 22 mm 0,9 MPa 6741 l/h 0,3
090054 22 mm 1,0 MPa 7107 l/h 0,3

090053

Dim. 22 mm
Öppningstryck 0,9 MPa
Avblåsningskapacitet 6741 l/h
Vikt (kg) 0,3
Artikellista

090054

Dim. 22 mm
Öppningstryck 1,0 MPa
Avblåsningskapacitet 7107 l/h
Vikt (kg) 0,3
Artikellista

Enligt EN 1491

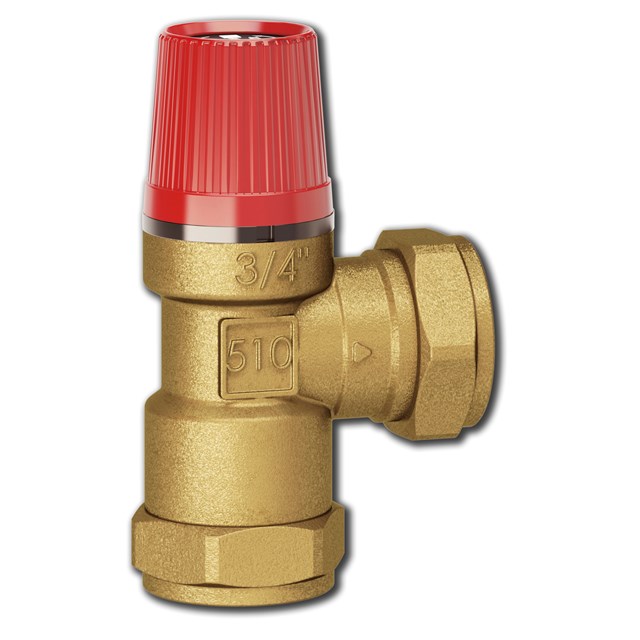

LK 512 - Klämringskoppling - Värme

LK 512 - Klämringskoppling - Värme 2 artiklar

Artikel Dim. Öppningstryck Avblåsningskapacitet Vikt (kg) Artikellista
090050 22 mm 0,15 MPa 2962 l/h 0,3
090051 22 mm 0,25 MPa 3602 l/h 0,3

090050

Dim. 22 mm
Öppningstryck 0,15 MPa
Avblåsningskapacitet 2962 l/h
Vikt (kg) 0,3
Artikellista

090051

Dim. 22 mm
Öppningstryck 0,25 MPa
Avblåsningskapacitet 3602 l/h
Vikt (kg) 0,3
Artikellista

Enligt EN 1491

Detaljerad information

Beskrivning

LK 510/511/512 MultiSafe är en höglyftande och mjuk­tätande säker­hetsventil för tappvatteninstallationer alternativt för värme­system med sluten pannanläggning med en effekt på max. 50 kW. Ventilen får ej användas för ånga. Utloppsledningen är utrustad med klämringskoppling för enkel montering av spillrör.

Säkerhetsventilen monteras stående eller i horisontellt läge, det vill säga med ventilratten riktad uppåt eller rakt åt sidan. Vid horisontellt montage ska utloppet positioneras så att vattensäck inte kan bildas.

Anslutningsgängan tätas på sedvanligt sätt. Monteringen av klämringskopplingen underlättas om smörjmedel sätts på gänga och fas. Dra åt för hand så långt som möjligt och därefter med fast nyckel. Åtdragning antal varv med nyckel samt övriga tekniska data - se separat datablad för klämringskopplingar. Mjuka rör förses med stödhylsa.

Säkerhetsventilen kräver inget underhåll men öppningsfunktionen kontrolleras enligt följande 2 - 3 gånger per år:
Vrid plastratten motsols för hand tills ventilen börjar ­släppa igenom vatten. Håll kvar och låt vattnet spola ­igenom en kort stund. Fortsätt därefter att vrida plast­ratten ­ytterligare tills ett ”knäpp” hörs och ventilen ­stänger. Hela denna öppning/stängning sker på ca. ¼ varv.

I tappvatteninstallationer är det normalt att säkerhetsventilen öppnar och släpper ut lite vatten då systemets ­avsäkringstryck uppnås på grund av vattnets ökande ­volym under uppvärmningen.

Teknisk data

Arbetstemperatur: Min. -10 °C/Max. 110 °C
Gängstandard: G - utvändig gänga, G - invändig gänga
Material, ventilhus: Avzinkningshärdig mässing EN 12165 CW625N
Material, tätningar: EPDM
Övrigt: CE - LK 511 och LK 512 består av en CE-märkt LK 510 ventil, försedd med en monterad nippel.

Dokumentation

Produktblad

LK 510/511/512 MultiSafe

Certifikat/Typgodkännande

EU Declaration of Conformity - 510, 511, 512,514.pdf

Frågor & svar

Säkerhetsventilen läcker, varför?

Angående läckande säkerhetsventiler.

En säkerhetsventil har två uppgifter;

1.      Den ska utgöra ett katastrofskydd om de elektriska begränsarna slutar fungera.

2.      Den ska kontinuerligt släppa ut den expansion som uppstår när vattnet värms upp.

Detta ständiga "småskvättande" gör att man kan tro att ventilen är felaktig. Men det är den alltså inte, ventilen skall släppa ut vatten.

Hur mycket vatten som kommer genom ventilen beror på hur ofta och hur mycket man använder varmvattnet.

Exempel:
Vid uppvärmning från 10 ⁃ 70° C expanderar vattnet ungefär 3%.  Så vid uppvärmning av en 800 liters beredare skall följaktligen 9 liter rinna igenom ventilen.  Detta gör att spillrör måste monteras och röret som får vara max 2 meter långt får inte dras uppåt.

Att vissa äldre säkerhetsventiler inte släppte ut något vatten bevisar bara att backventilen i dessa anläggningar varit dålig och släppte expansion bakåt i rörledningarna.

En säkerhetsventil som släpper ut lite vatten bevisar att alla ventiler fungerar.

Kan man använda LK´s säkerhetsventiler med ånga?

Ingen av LK´s säkerhetsvetiler är avsedd att användas med ånga.
