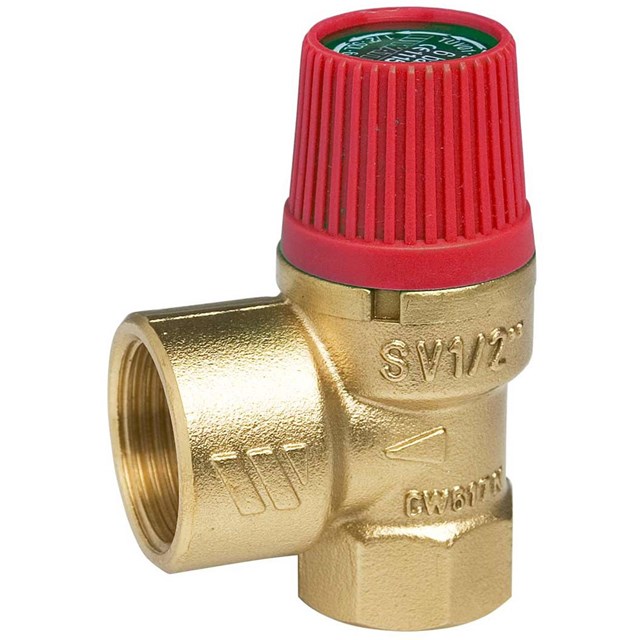

Säkerhetsventil SVH

Säkerhetsventil SVH

SVH är en höglyftande och mjuktätande säkerhetsventil för system med enbart termisk expansion, samt från och med inloppsdimension ¾“ även för pannanläggningar över 50kW max 2 MW, max 100°C. Ventilen får ej anvä...

Läs mer

Säkerhetsventil SVH

  • Artiklar
  • Detaljerad information
  • Dokumentation
  • Frågor & svar

Artiklar

SVH - Invändig gänga

SVH - Invändig gänga 11 artiklar

Redovisade värden är tillverkningsdata och ej omräknade med faktor 0,9. (Avser pannanläggning)

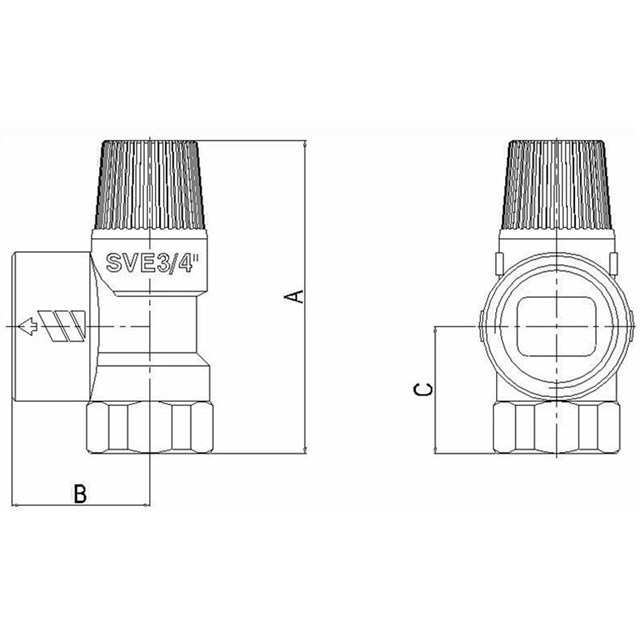

Artikel Dim. Öppningstryck Avblåsningskapacitet A mm B mm C mm Vikt (kg) Måttskiss Artikellista
055119 ½" x ¾" 0,15 MPa 56 kW 75 34 24,5 0,2
055137 ¾" x 1" 0,15 MPa 70 kW 86,5 37 34 2,5
055134 1" x 1¼" 0,15 MPa 192 kW 189 55 40 0,6
055188 1¼" x 1½" 0,15 MPa 201 kW 204 60 43 0,1
055120 ½" x ¾" 0,25 MPa 78 kW 75 34 24,5 0,2
055131 1" x 1¼" 0,25 MPa 266 kW 189 55 40 0,7
055192 1¼" x 1½" 0,25 MPa 279 kW 204 60 43 0,1
055121 ½" x ¾" 0,3 MPa 89 kW 75 34 24,5 0,2
055123 ¾" x 1" 0,3 MPa 110 kW 86,5 37 34 0,3
055133 1" x 1¼" 0,3 MPa 301 kW 189 55 40 0,7
055193 1¼" x 1½" 0,3 MPa 317 kW 204 60 43 0,1

055119

Dim. ½" x ¾"
Öppningstryck 0,15 MPa
Avblåsningskapacitet 56 kW
A mm 75
B mm 34
C mm 24,5
Vikt (kg) 0,2
Måttskiss
Artikellista

055137

Dim. ¾" x 1"
Öppningstryck 0,15 MPa
Avblåsningskapacitet 70 kW
A mm 86,5
B mm 37
C mm 34
Vikt (kg) 2,5
Måttskiss
Artikellista

055134

Dim. 1" x 1¼"
Öppningstryck 0,15 MPa
Avblåsningskapacitet 192 kW
A mm 189
B mm 55
C mm 40
Vikt (kg) 0,6
Måttskiss
Artikellista

055188

Dim. 1¼" x 1½"
Öppningstryck 0,15 MPa
Avblåsningskapacitet 201 kW
A mm 204
B mm 60
C mm 43
Vikt (kg) 0,1
Måttskiss
Artikellista

055120

Dim. ½" x ¾"
Öppningstryck 0,25 MPa
Avblåsningskapacitet 78 kW
A mm 75
B mm 34
C mm 24,5
Vikt (kg) 0,2
Måttskiss
Artikellista

055131

Dim. 1" x 1¼"
Öppningstryck 0,25 MPa
Avblåsningskapacitet 266 kW
A mm 189
B mm 55
C mm 40
Vikt (kg) 0,7
Måttskiss
Artikellista

055192

Dim. 1¼" x 1½"
Öppningstryck 0,25 MPa
Avblåsningskapacitet 279 kW
A mm 204
B mm 60
C mm 43
Vikt (kg) 0,1
Måttskiss
Artikellista

055121

Dim. ½" x ¾"
Öppningstryck 0,3 MPa
Avblåsningskapacitet 89 kW
A mm 75
B mm 34
C mm 24,5
Vikt (kg) 0,2
Måttskiss
Artikellista

055123

Dim. ¾" x 1"
Öppningstryck 0,3 MPa
Avblåsningskapacitet 110 kW
A mm 86,5
B mm 37
C mm 34
Vikt (kg) 0,3
Måttskiss
Artikellista

055133

Dim. 1" x 1¼"
Öppningstryck 0,3 MPa
Avblåsningskapacitet 301 kW
A mm 189
B mm 55
C mm 40
Vikt (kg) 0,7
Måttskiss
Artikellista

055193

Dim. 1¼" x 1½"
Öppningstryck 0,3 MPa
Avblåsningskapacitet 317 kW
A mm 204
B mm 60
C mm 43
Vikt (kg) 0,1
Måttskiss
Artikellista

Detaljerad information

Beskrivning

SVH är en höglyftande och mjuktätande säkerhetsventil för system med enbart termisk expansion, samt från och med inloppsdimension ¾“ även för pannanläggningar över 50kW max 2 MW, max 100°C. Ventilen får ej användas för ånga.

Säkerhetsventilen monteras stående eller i horisontellt läge, dvs med ventilratten riktad uppåt eller rakt åt sidan. Vid horisontellt montage ska utloppet positionernas så att vattensäck inte kan bildas. Anslutningsgängan tätas på sedvanligt sätt.

Inlopps- och utloppsledning utförs enligt anvisningar i VVA 93.

Säkerhetsventilen kräver inget underhåll men öppningsfunktionen ska kontrolleras 2 – 3 gånger per år.

Vrid plastratten motsols för hand, tills ventilen börjar släppa igenom vatten. Håll kvar och låt vattnet spola igenom en kort stund. Fortsätt därefter vridmomentet tills ventilen stänger.

Säkerhetsventilen kan öppna efter en stor avtappning från beredaren. Detta är en normal funktion då beredarens avsäkringstryck kan uppnås p.g.a. vattnets ökande volym under uppvärmningen.

Teknisk data

Arbetstemperatur: Max. 110 °C
Gängstandard: G - invändig gänga
Material, ventilhus: Mässing EN 12165 CW617N
Material, tätningar: EPDM
Övrigt: Godkännande 0,25 och 0,30 MPa är TÜV provade, testrapport nr. 624

Dokumentation

Produktblad

Säkerhetsventil SVH

Frågor & svar

Kan man använda LK´s säkerhetsventiler med ånga?

Ingen av LK´s säkerhetsvetiler är avsedd att användas med ånga.
