LK HydronicGroup C/C 125 Cooling

Kommande nyhet

LK HydronicGroup C/C 125 Cooling

  • För både kyl- och värmeapplikationer
  • Kataforesbehandlat rör för skydd mot korrosion
  • Enkel att komplettera med elektronisk reglering

LK HydronicGroup C/C 125 Cooling är en komplett shuntgrupp som är lämplig i värmning och kylsystem där direktförsörjning eller shuntad framledning önskas. Den består av en högeffektiv cirkulationspump, isolerin...

Läs mer

LK HydronicGroup C/C 125 Cooling

  • Artiklar
  • Detaljerad information
  • Dokumentation
  • Tillbehör & reservdelar

Artiklar

LK 860 - Fördelarbalk - Katafores behandlad

LK 860 - Fördelarbalk - Katafores behandlad 7 artiklar

Artikel Utförande Dim. A mm B mm Anmärkning Vikt (kg) C mm Måttskiss Artikellista
50802085 Fördelarbalk, 1 st grupper, med hydraulisk avskiljare G 1½" 294 125 0,4 MPa (4 bar) 2,5
50802086 Fördelarbalk, 2 st grupper, utan hydraulisk avskiljare G 1½" 594 125 0,4 MPa (4 bar) 6,0 500
50802087 Fördelarbalk, 2 st grupper, med hydraulisk avskiljare G 1½" 594 375 0,4 MPa (4 bar) 7,0 250
50802088 Fördelarbalk, 3 st grupper, utan hydraulisk avskiljare G 1½" 844 125 0,4 MPa (4 bar) 8,0 500
50802089 Fördelarbalk, 3 st grupper, med hydraulisk avskiljare G 1½" 844 625 0,4 MPa (4 bar) 9,0 500
50802090 Fördelarbalk, 4 st grupper, utan hydraulisk avskiljare G 1½" 1094 125 0,4 MPa (4 bar) 9,0 750
50802091 Fördelarbalk, 4 st grupper, med hydraulisk avskiljare G 1½" 1094 875 0,4 MPa (4 bar) 10,0 750

50802085

Utförande Fördelarbalk, 1 st grupper, med hydraulisk avskiljare
Dim. G 1½"
A mm 294
B mm 125
Anmärkning 0,4 MPa (4 bar)
Vikt (kg) 2,5
C mm
Måttskiss
Artikellista

50802086

Utförande Fördelarbalk, 2 st grupper, utan hydraulisk avskiljare
Dim. G 1½"
A mm 594
B mm 125
Anmärkning 0,4 MPa (4 bar)
Vikt (kg) 6,0
C mm 500
Måttskiss
Artikellista

50802087

Utförande Fördelarbalk, 2 st grupper, med hydraulisk avskiljare
Dim. G 1½"
A mm 594
B mm 375
Anmärkning 0,4 MPa (4 bar)
Vikt (kg) 7,0
C mm 250
Måttskiss
Artikellista

50802088

Utförande Fördelarbalk, 3 st grupper, utan hydraulisk avskiljare
Dim. G 1½"
A mm 844
B mm 125
Anmärkning 0,4 MPa (4 bar)
Vikt (kg) 8,0
C mm 500
Måttskiss
Artikellista

50802089

Utförande Fördelarbalk, 3 st grupper, med hydraulisk avskiljare
Dim. G 1½"
A mm 844
B mm 625
Anmärkning 0,4 MPa (4 bar)
Vikt (kg) 9,0
C mm 500
Måttskiss
Artikellista

50802090

Utförande Fördelarbalk, 4 st grupper, utan hydraulisk avskiljare
Dim. G 1½"
A mm 1094
B mm 125
Anmärkning 0,4 MPa (4 bar)
Vikt (kg) 9,0
C mm 750
Måttskiss
Artikellista

50802091

Utförande Fördelarbalk, 4 st grupper, med hydraulisk avskiljare
Dim. G 1½"
A mm 1094
B mm 875
Anmärkning 0,4 MPa (4 bar)
Vikt (kg) 10,0
C mm 750
Måttskiss
Artikellista
LK 861 Cooling - Shuntgrupp med direktförsörjning

LK 861 Cooling - Shuntgrupp med direktförsörjning 2 artiklar

Artikel Dim. DN Anmärkning Vikt (kg) Artikellista
396427 G 1½" / Rp 1" x G 1½" DN 25 Wilo Para 25-180/6 5,1
396428 G 1½" / Rp 1" x G 1½" DN 32 Wilo Para 25-180/8 5,3

396427

Dim. G 1½" / Rp 1" x G 1½"
DN DN 25
Anmärkning Wilo Para 25-180/6
Vikt (kg) 5,1
Artikellista

396428

Dim. G 1½" / Rp 1" x G 1½"
DN DN 32
Anmärkning Wilo Para 25-180/8
Vikt (kg) 5,3
Artikellista
LK 861 Cooling - Shuntgrupp med direktförsörjning. Utan pump

LK 861 Cooling - Shuntgrupp med direktförsörjning. Utan pump 1 artikel

Artikel Dim. Vikt (kg) Artikellista
396200 G 1½" / Rp 1" x G 1½" 3,3

396200

Dim. G 1½" / Rp 1" x G 1½"
Vikt (kg) 3,3
Artikellista
LK 862 Cooling - Shuntgrupp med shuntventil. Högerutförande

LK 862 Cooling - Shuntgrupp med shuntventil. Högerutförande 2 artiklar

Artikel Dim. DN Kvs m³/h Cirkulationspump Vikt (kg) Artikellista
396425 G 1½" / Rp 1" x G 1½" DN 25 6,3 Wilo Para 25-180/6-43/SC-12 5,8
396426 G 1½" / Rp 1" x G 1½" DN 32 10,0 Wilo Para 25-180/8-75/SC-12 5.8

396425

Dim. G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs m³/h 6,3
Cirkulationspump Wilo Para 25-180/6-43/SC-12
Vikt (kg) 5,8
Artikellista

396426

Dim. G 1½" / Rp 1" x G 1½"
DN DN 32
Kvs m³/h 10,0
Cirkulationspump Wilo Para 25-180/8-75/SC-12
Vikt (kg) 5.8
Artikellista
LK 862 Cooling - Shuntgrupp med shuntventil. Utan pump

LK 862 Cooling - Shuntgrupp med shuntventil. Utan pump 2 artiklar

Artikel Dim. Kvs m³/h Vikt (kg) Artikellista
396199 G 1½" / Rp 1" x G 1½" 6,3 4,0
396424 G 1½" / Rp 1" x G 1½" 10,0 4,0

396199

Dim. G 1½" / Rp 1" x G 1½"
Kvs m³/h 6,3
Vikt (kg) 4,0
Artikellista

396424

Dim. G 1½" / Rp 1" x G 1½"
Kvs m³/h 10,0
Vikt (kg) 4,0
Artikellista
LK 862 Cooling - Shuntgrupp med shuntventil. Med LK 950 Ventilmotor

LK 862 Cooling - Shuntgrupp med shuntventil. Med LK 950 Ventilmotor 2 artiklar

Artikel Dim. DN Kvs m³/h Cirkulationspump Anmärkning Vikt (kg) Artikellista
396465 G 1½" / Rp 1" x G 1½" DN 25 6,3 Wilo Para 25-180/6-43/SC-12 180756 LK 950 Ventilmotor 6.2
396466 G 1½" / Rp 1" x G 1½" DN 25 6,3 Wilo Para ST 25-180/8 IPWM2 180756 LK 950 Ventilmotor 6.2

396465

Dim. G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs m³/h 6,3
Cirkulationspump Wilo Para 25-180/6-43/SC-12
Anmärkning 180756 LK 950 Ventilmotor
Vikt (kg) 6.2
Artikellista

396466

Dim. G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs m³/h 6,3
Cirkulationspump Wilo Para ST 25-180/8 IPWM2
Anmärkning 180756 LK 950 Ventilmotor
Vikt (kg) 6.2
Artikellista

Detaljerad information

Beskrivning

LK HydronicGroup C/C 125 Cooling är en komplett shuntgrupp som är lämplig i värmning och kylsystem där direktförsörjning eller shuntad framledning önskas. Den består av en högeffektiv cirkulationspump, isolering och två kulventiler med termometer. På retursidan finns en integrerad backventil. Kataforesbehandlat rör för skydd mot korrosion. Vid installation av LK HydronicGroup c/c 125 Cooling mot LK 860 fördelare ska monteringskit (art.nr: 095515) användas för att motverka kondensbildning.

LK 861 Cooling, shuntgrupp där direktförsörjning önskas.

LK 862 Cooling, shuntgrupp där shuntad framledning önskas, en trevägs shuntventil ingår. För kylapplikationer måste LK 862 Cooling kompletteras med ett ställdon, LK 950 eller LK SmartComfort, så att kondens inte läcker in i isoleringen och bildar frost.

Isoleringen är endast lämplig för Wilo PARA 6 och 8 meter.

Teknisk data

Spänning: 230 VAC 50/60 Hz
Effektförbrukning: 10-75 W beroende av pumphastighet
Max. arbetstryck: 1,0 MPa (10 bar)
Arbetstemperatur: Min. 5 °C/Max. 95 °C
Omgivningstemperatur: Min. 5 °C/Max. 58 °C
Gängstandard: Rp - invändig gänga, G - utvändig gänga
Media 1: Vatten - Glykolinblandning max. 50%
Cirkulationspumpar: Wilo Para 25-180/6-43/SC-12, Wilo Para 25-180/8-75/SC-12
Material, ventilhus: Mässing EN 12165 CW617N
Material, isolering: Expanderad Polypropylen EPP

Applikationer

LK 861 Cooling - Shuntgrupp med direktförsörjning

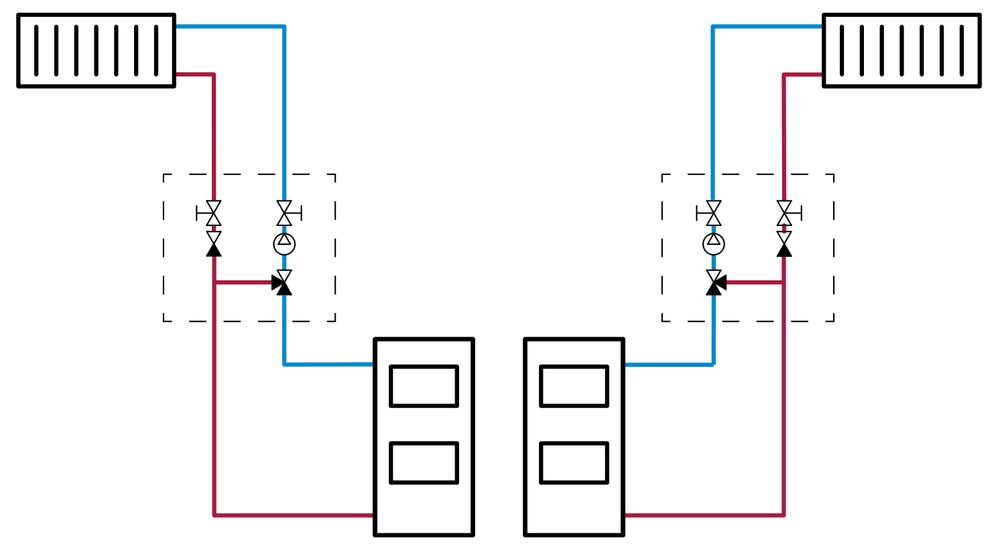

LK 862 Cooling - Shuntgrupp med shuntventil

LK 861 Vänster - LK 861 Höger

LK 862 Vänster - LK 862 Höger

Tekniska diagram

LK 861 - PUMPKARAKTÄRISTIK

LK 862 - PUMPKARAKTÄRISTIK

Dokumentation

Produktblad

LK HydronicGroup C/C 125 Cooling

Instruktionsmanual

861-862 LK HydronicGroup C/C 125 Cooling - Instruction_248405

Tillbehör & reservdelar

Artikelnr. Artikel Position
187322 Wilo PARA 25-180/6-43/SC 1
187203 Wilo PARA 25-180/8-75/SC 1
187323 Kulventil, blå 2
187324 Kulventil, röd 2
187188 Tätningssats LK 840/841 DN 25 3
092366 LK 322 CoolUnit 1" 5
095515 Koppelsats 5
181242 LK 100 SmartComfort CT 6
180765 LK 950 Ventilmotor 7
182766 LK 840 ThermoMix HG Kvs 6,3 8
182767 LK 840 ThermoMix HG Kvs 10 8
187963 EPP Isolering 9
