LK 842 ThermoMix® P

LK 842 ThermoMix® P

  • Flänsanslutning
  • Enkel att motorisera

LK 842 ThermoMix® P är en 4-vägs shuntventil för montering direkt på värmepannor. LK 842 ThermoMix® P är lämplig för motorisering. Monteringen av ventilen är lägesoberoende. LK 842 ThermoMix® P kan enkelt an...

Läs mer

LK 842 ThermoMix® P

  • Artiklar
  • Detaljerad information
  • Dokumentation
  • Tillbehör & reservdelar
  • Frågor & svar

Artiklar

LK 842 - Utvändig gänga

LK 842 - Utvändig gänga 1 artikel

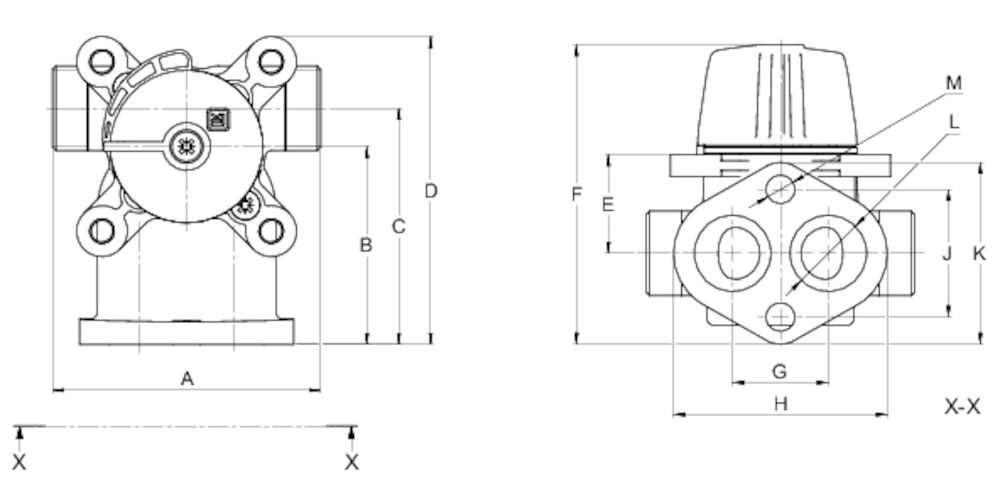

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm H mm J mm K mm L mm M mm Vikt (kg) Måttskiss Artikellista
180879 G ¾" 5,5 84 62 74 97 31 94 30 67 40 57 24 9 0,8

180879

Dim. G ¾"
Kvs m³/h 5,5
A mm 84
B mm 62
C mm 74
D mm 97
E mm 31
F mm 94
G mm 30
H mm 67
J mm 40
K mm 57
L mm 24
M mm 9
Vikt (kg) 0,8
Måttskiss
Artikellista
LK 842 - Klämringskoppling

LK 842 - Klämringskoppling 2 artiklar

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm H mm J mm K mm L mm M mm Vikt (kg) Måttskiss Artikellista
180880 15 mm 5,5 99 62 74 97 31 94 30 67 40 57 24 9 0,8
180881 22 mm 5,5 99 62 74 97 31 94 30 67 40 57 24 9 0,8

180880

Dim. 15 mm
Kvs m³/h 5,5
A mm 99
B mm 62
C mm 74
D mm 97
E mm 31
F mm 94
G mm 30
H mm 67
J mm 40
K mm 57
L mm 24
M mm 9
Vikt (kg) 0,8
Måttskiss
Artikellista

180881

Dim. 22 mm
Kvs m³/h 5,5
A mm 99
B mm 62
C mm 74
D mm 97
E mm 31
F mm 94
G mm 30
H mm 67
J mm 40
K mm 57
L mm 24
M mm 9
Vikt (kg) 0,8
Måttskiss
Artikellista

Detaljerad information

Beskrivning

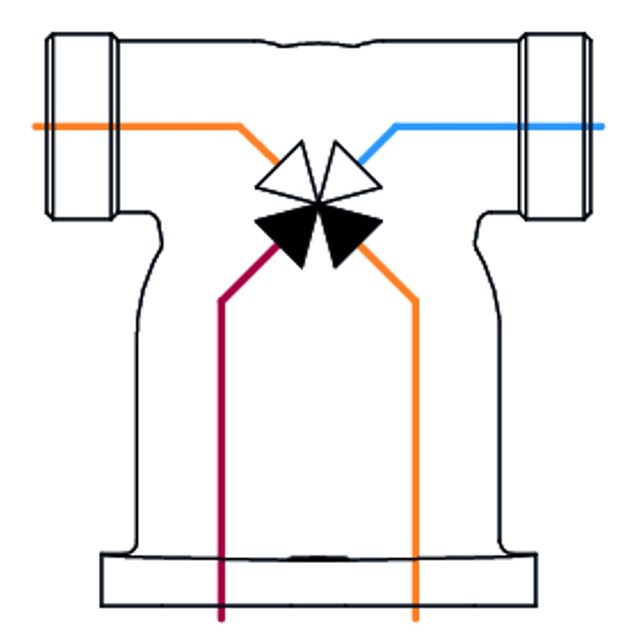

LK 842 ThermoMix® P är en 4-vägs shuntventil för montering direkt på värmepannor.

LK 842 ThermoMix® P är lämplig för motorisering.

Monteringen av ventilen är lägesoberoende. LK 842 ThermoMix® P kan enkelt anpassas för höger- eller vänster­montage.

Ventilen kräver inget underhåll. Kontrollera installationen regelbundet.

Teknisk data

Vridvinkel: 90°
Vridmoment: < 1 Nm
Läckage: < 1,5% av Kvs vid 50 kPa
Max. arbetstryck: 1,0 MPa (10 bar)
Max. differenstryck: 50 kPa (0,5 bar)
Arbetstemperatur: Min. 5 °C/Max. 110 °C (120 °C kortvarigt)
Omgivningstemperatur: Min. 5 °C/Max. 60 °C
Gängstandard: G - utvändig gänga
Media 1: Vatten - Glykolinblandning max. 50% Etanolinblandning max. 30%
Material, ventilhus: Mässing EN 1982 CB753S
Material, inre lock: PPS Komposit
Material, yttre lock: Aluminium
Material, slid/axel: Mässing EN 12165 CW617N
Material, tätningar: EPDM
Axeltätning: Två O-ringar

Applikationer

Tekniska diagram

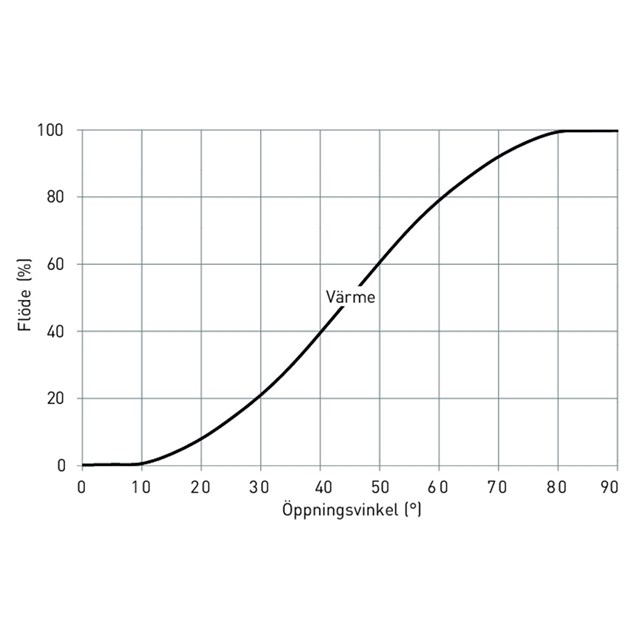

Ventilkaraktäristik

Kapacitetsdiagram

Dokumentation

Produktblad

LK 842 ThermoMix® P

Instruktionsmanual

842 ThermoMix - Instruction_048959

Certifikat/Typgodkännande

CE Declaration of Conformity - 830, 831, 840, 841, 842, 845, 846.pdf

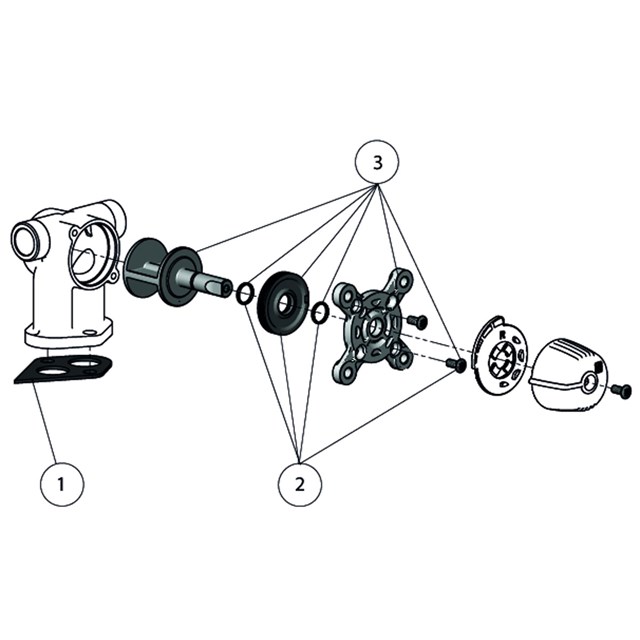

Tillbehör & reservdelar

Artikelnr. Artikel Position
013083 Packning 842 1
187067 Tätningssats 840/841/842, DN 25-32 2
187071 Rep. sats 841/842, DN 25-32 3

Frågor & svar

Passar LK SmartComfort på en shuntventil av ett annat fabrikat?

Ja vi tillhandahåller monteringssatser för andra fabrikat, se under monteringssatser på hemsidan
