LK 823 ThermoVar® R

LK 823 ThermoVar® R

  • Ökar systemets effektivitet
  • Förhindrar kondens och tjärbildning
  • Justerbar temperatur

LK 823 ThermoVar® R är en 3-vägs termisk laddningsventil för sammankoppling av biobränslepannor med ackumulatorsystem. Ventilen är avsedd att säkerställa en optimal temperaturskiktning i ackumulatortanken och h...

Läs mer

LK 823 ThermoVar® R

  • Artiklar
  • Detaljerad information
  • Dokumentation
  • Tillbehör & reservdelar

Artiklar

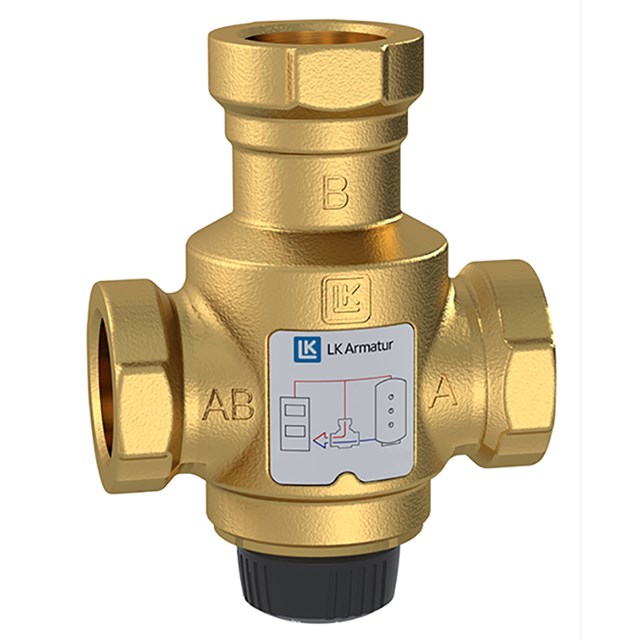

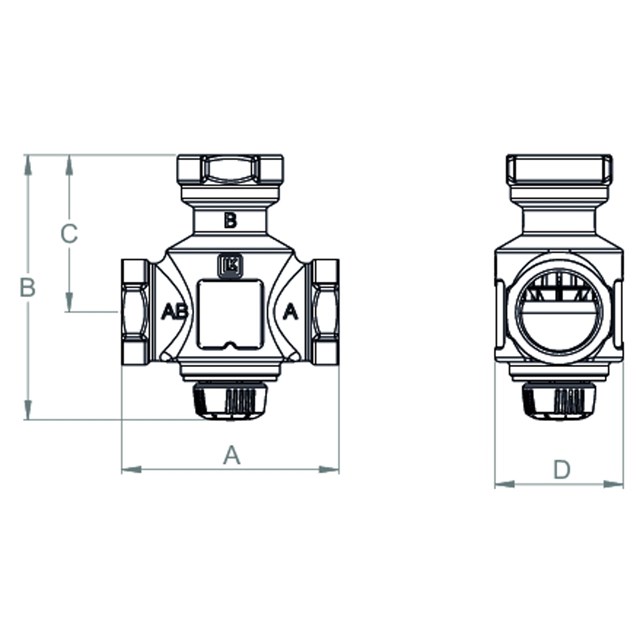

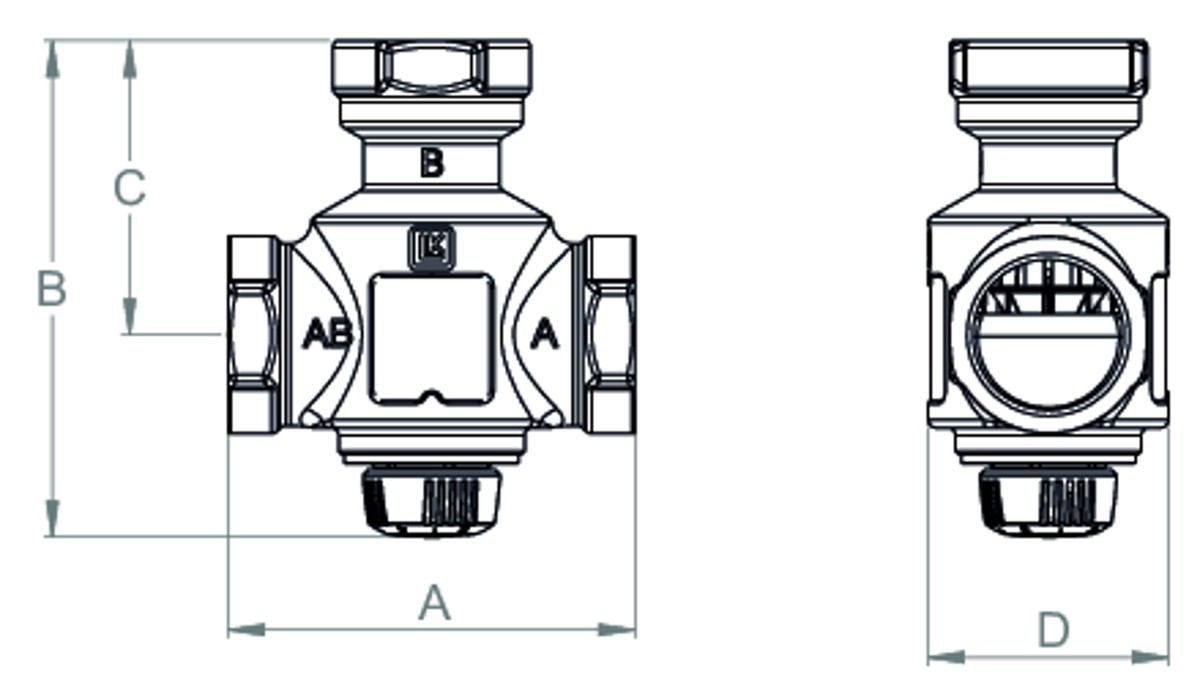

LK 823 R - Invändig gänga

LK 823 R - Invändig gänga 2 artiklar

Artikel Dim. Kvs m³/h A mm B mm C mm D mm Anmärkning Vikt (kg) Måttskiss Artikellista
182386 Rp 1¼" 9,0 105 128 76 Ø 62 55-70 °C 1,2
182445 Rp 1¼" 9,0 105 128 76 Ø 62 45 - 60 °C 1,2

182386

Dim. Rp 1¼"
Kvs m³/h 9,0
A mm 105
B mm 128
C mm 76
D mm Ø 62
Anmärkning 55-70 °C
Vikt (kg) 1,2
Måttskiss
Artikellista

182445

Dim. Rp 1¼"
Kvs m³/h 9,0
A mm 105
B mm 128
C mm 76
D mm Ø 62
Anmärkning 45 - 60 °C
Vikt (kg) 1,2
Måttskiss
Artikellista

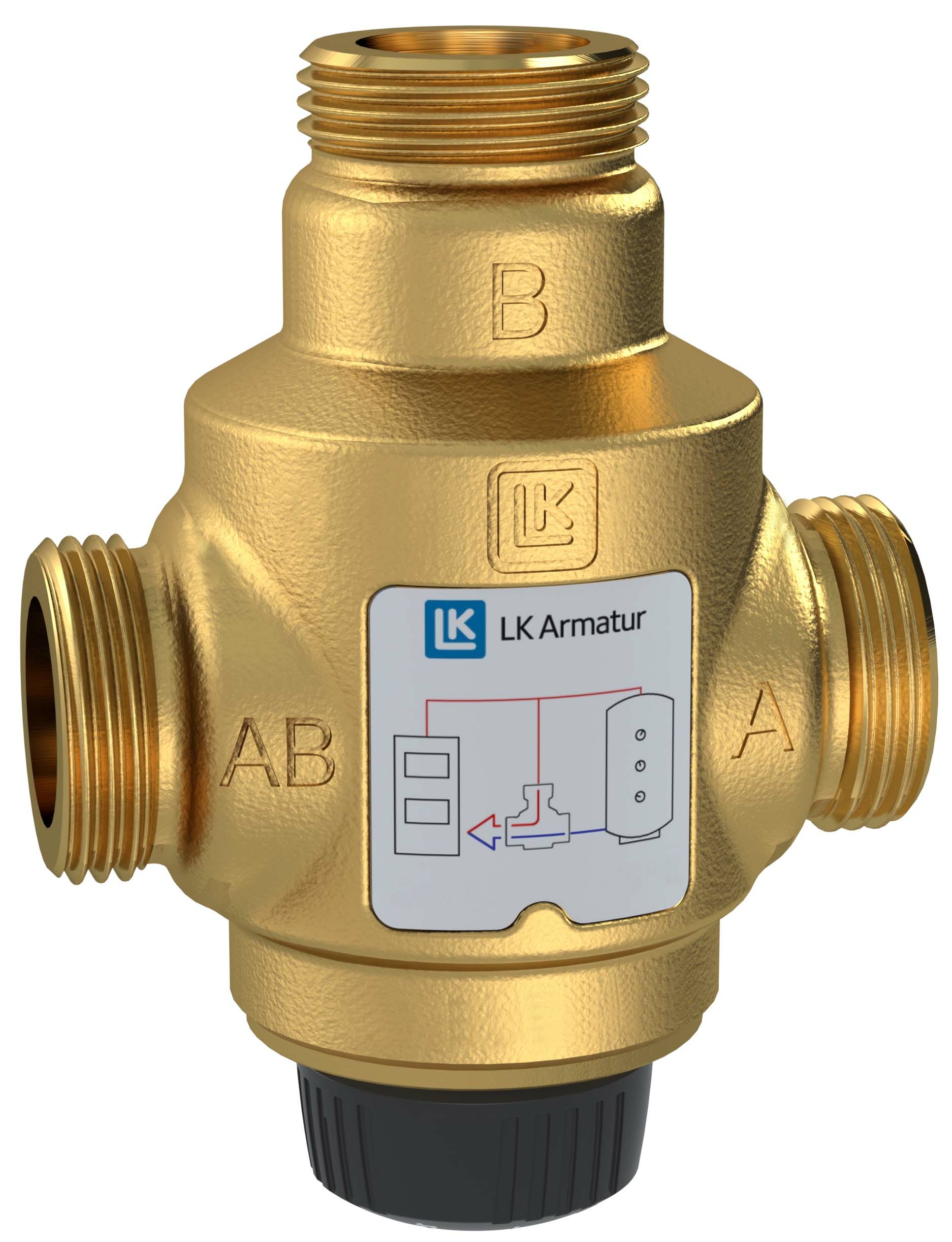

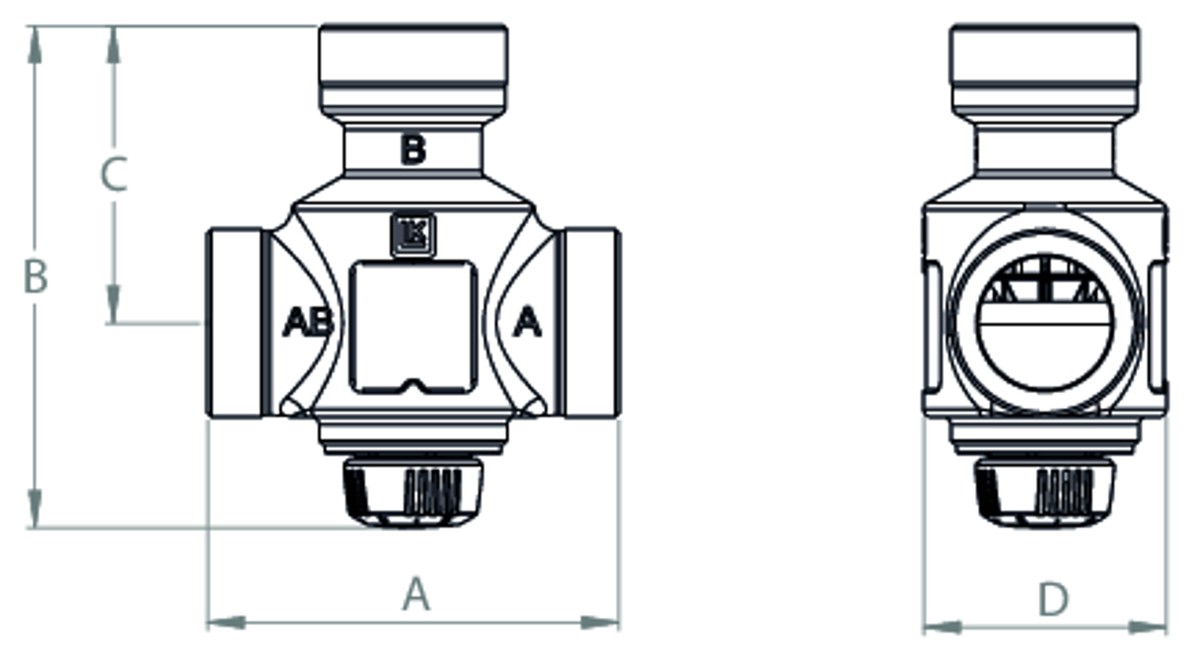

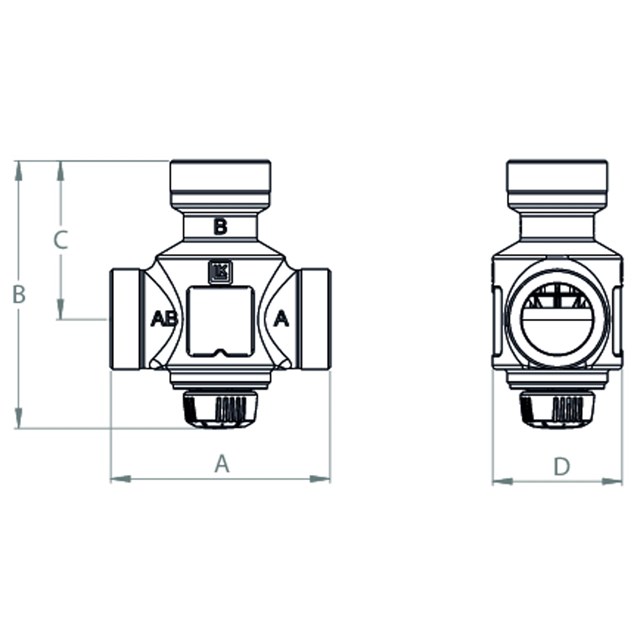

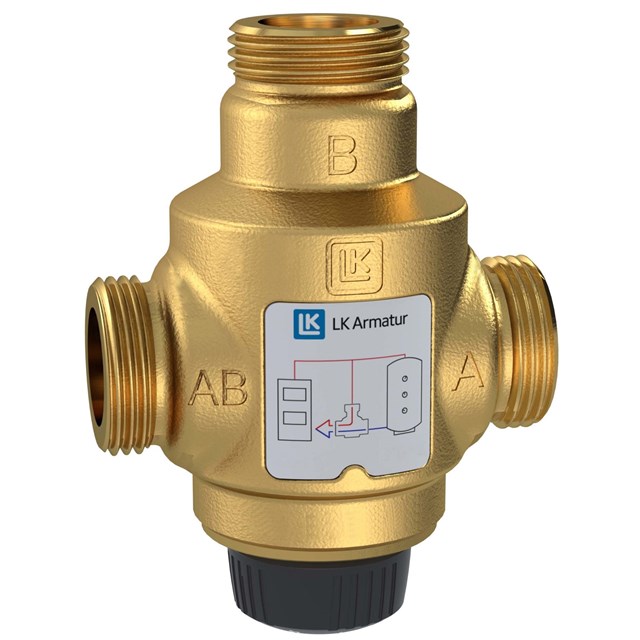

LK 823 R - Utvändig gänga

LK 823 R - Utvändig gänga 2 artiklar

Artikel Dim. Kvs m³/h A mm B mm C mm D mm Anmärkning Vikt (kg) Måttskiss Artikellista
182388 G 1½" 9,0 105 128 76 Ø 62 55 - 70 °C 1,2
182446 G 1½" 9,0 105 128 76 Ø 62 45-60 °C 1,2

182388

Dim. G 1½"
Kvs m³/h 9,0
A mm 105
B mm 128
C mm 76
D mm Ø 62
Anmärkning 55 - 70 °C
Vikt (kg) 1,2
Måttskiss
Artikellista

182446

Dim. G 1½"
Kvs m³/h 9,0
A mm 105
B mm 128
C mm 76
D mm Ø 62
Anmärkning 45-60 °C
Vikt (kg) 1,2
Måttskiss
Artikellista

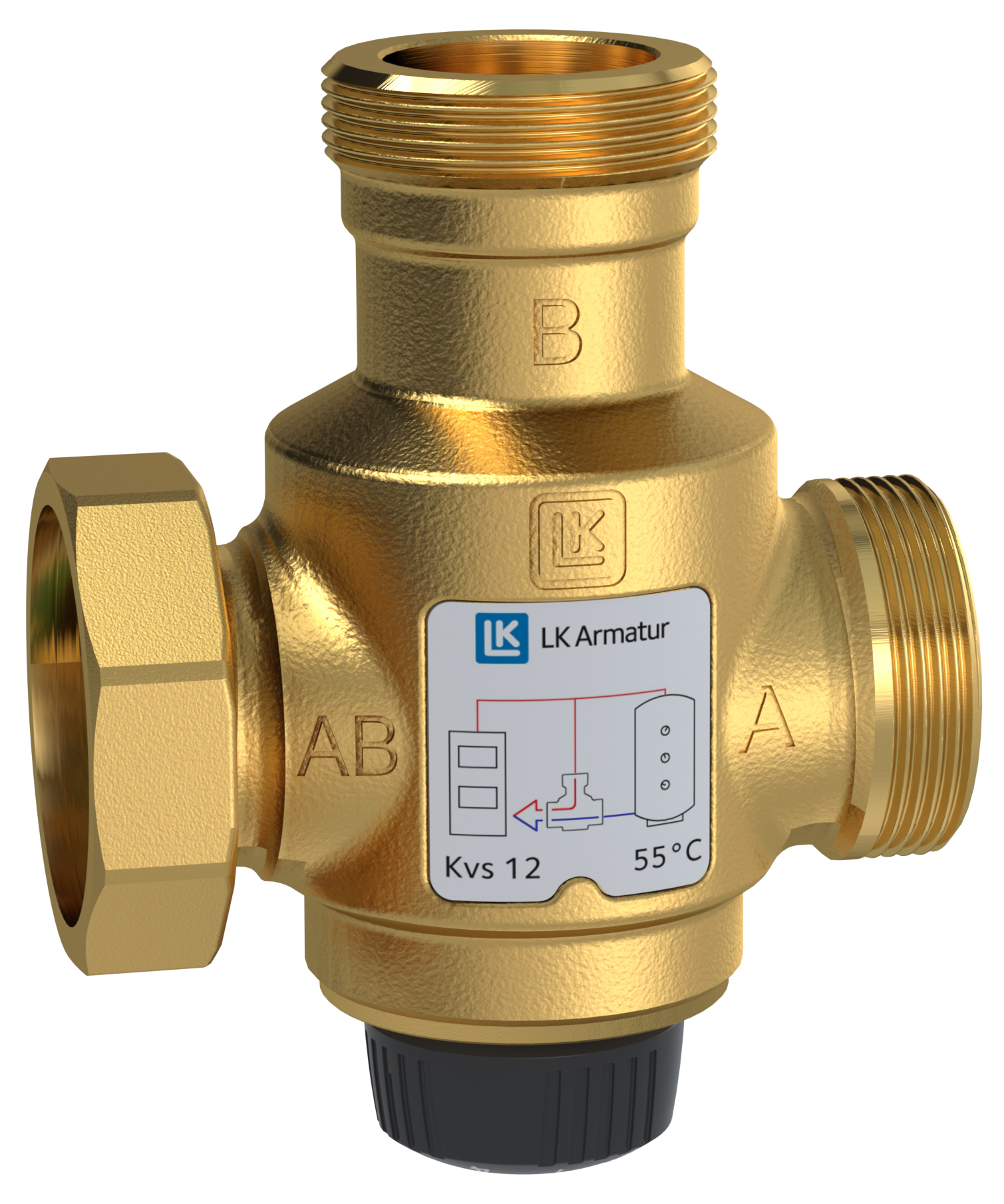

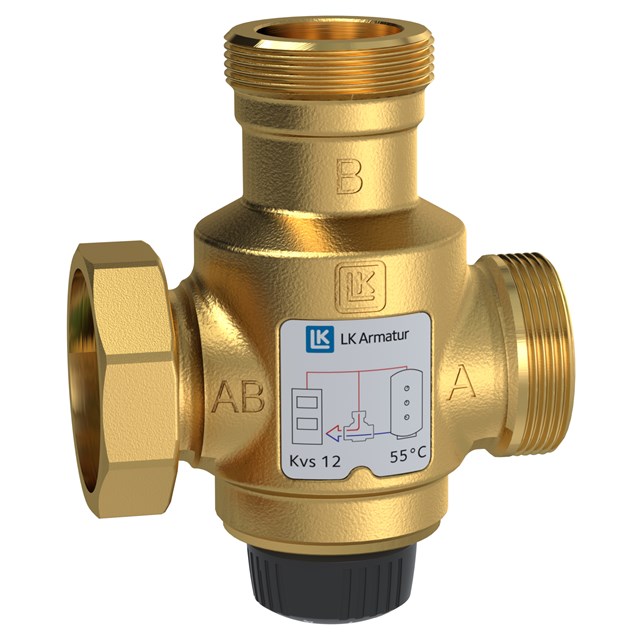

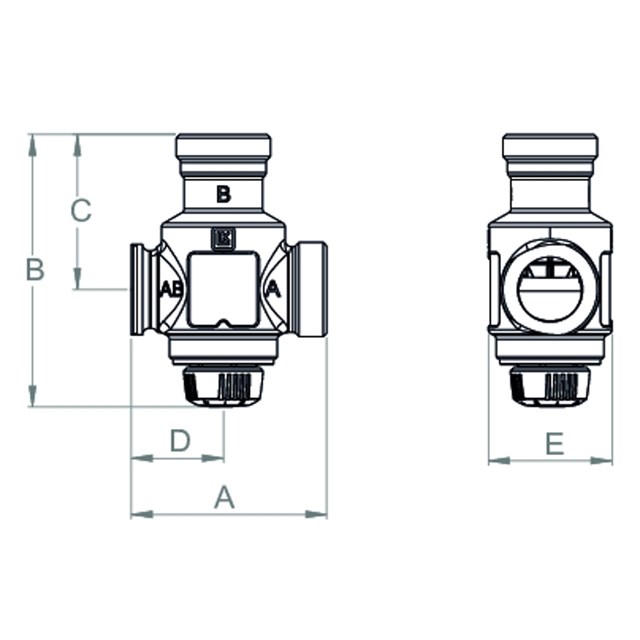

LK 823 R - Lekande mutter

LK 823 R - Lekande mutter 2 artiklar

Artikel Dim. Dim. 2 Kvs m³/h A mm B mm C mm D mm E mm Anmärkning Vikt (kg) Måttskiss Artikellista
182389 G 1¼" 1½" Lekande mutter 9,0 87 121 69 41 55 55 - 70 °C 0,9
182447 G 1¼” 1½" Lekande mutter 9,0 87 121 69 41 55 45 - 60 °C 0,9

182389

Dim. G 1¼"
Dim. 2 1½" Lekande mutter
Kvs m³/h 9,0
A mm 87
B mm 121
C mm 69
D mm 41
E mm 55
Anmärkning 55 - 70 °C
Vikt (kg) 0,9
Måttskiss
Artikellista

182447

Dim. G 1¼”
Dim. 2 1½" Lekande mutter
Kvs m³/h 9,0
A mm 87
B mm 121
C mm 69
D mm 41
E mm 55
Anmärkning 45 - 60 °C
Vikt (kg) 0,9
Måttskiss
Artikellista

Detaljerad information

Beskrivning

LK 823 ThermoVar® R är en 3-vägs termisk laddningsventil för sammankoppling av biobränslepannor med ackumulatorsystem. Ventilen är avsedd att säkerställa en optimal temperaturskiktning i ackumulatortanken och hålla en hög returtemperatur till pannan, vilket höjer anläggningens verkningsgrad. Tjärbildning och kondens motverkas, vilket ökar pannans livslängd.

Ventilen reglerar på två portar, vilket innebär att det inte behövs någon strypventil i cirkulationsledningen mellan panna och laddningsventil. Den termiska insatsen börjar öppna port A då temperaturen på det blandade returvattnet i port AB når öppningstemperaturen. Port B stänger när temperaturen i port A överstiger den nominella öppningstemperaturen med 10 °C.
Reglerområdet är justerbart mellan 55 °C och 70 °C.

LK 823 R kan förses med en isolering - se under tillbehör. För mer ­information se produktbladet för isolering.

Monteringen av ventilen är lägesoberoende. LK 823 ThermoVar® R passar för både höger- och vänstermontage.

Teknisk data

Läckage: < 0,5% av Kvs vid 100 kPa
Max. arbetstryck: 1.0 MPa (10 bar)
Max. differenstryck: 100 kPa (1 bar)
Arbetstemperatur: Min. 5 °C/Max. 95 °C
Öppningstemperatur: 55-70 °C / 45-60 °C
Omgivningstemperatur: Min 5 ºC/Max 60 ºC
Gängstandard: Rp - invändig gänga, G - utvändig gänga
Media 1: Vatten - Glykolinblandning max. 50%
Material, ventilhus: Mässing EN 1982 CB753S
Material, yttre lock: Mässing EN 12165 CW617N
Material, tätningar: EPDM

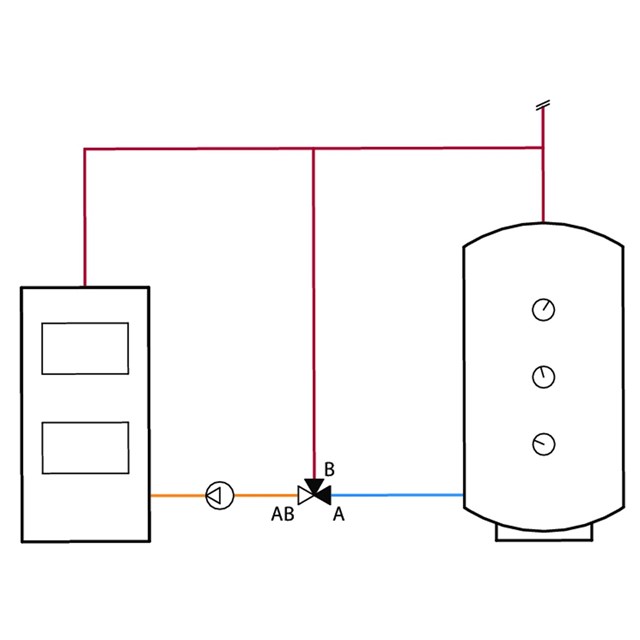

Applikationer

Tekniska diagram

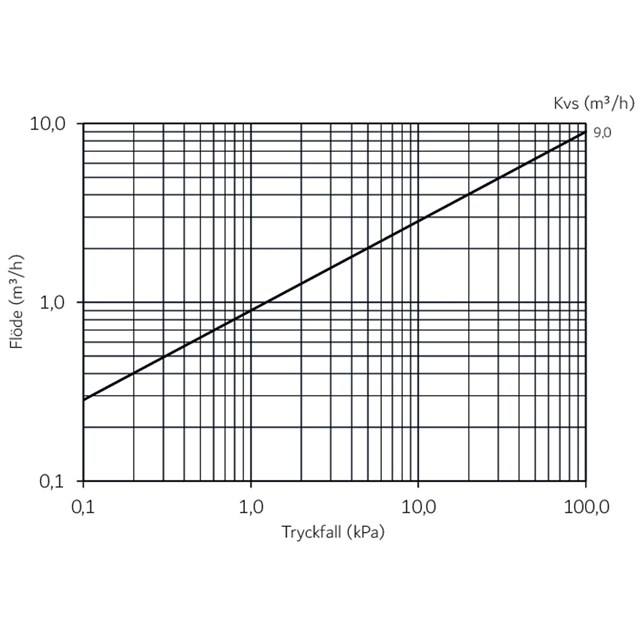

Kapacitetsdiagram

Dokumentation

Produktblad

LK 823 ThermoVar® R

Instruktionsmanual

823 ThermoVar R - Instruction_248269

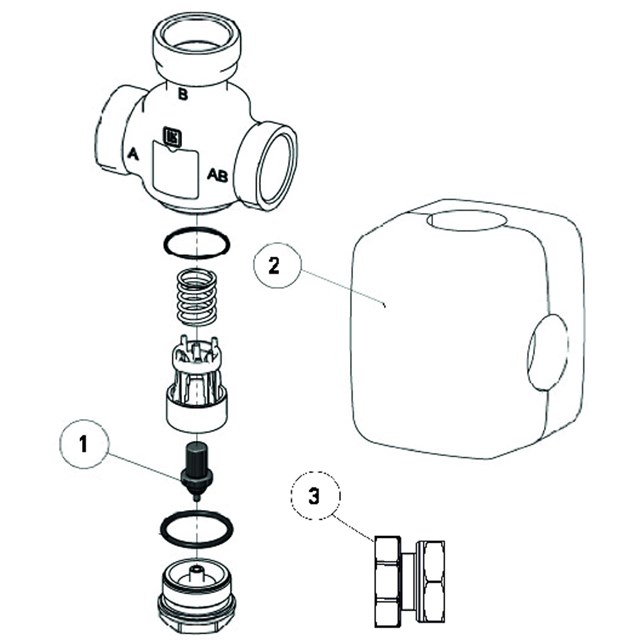

Tillbehör & reservdelar

Artikelnr. Artikel Position
187330 Rep. sats 823R 1
187310 LK Isolering, 551 (Kvs 3,2-4,2) / 552 2
095352 LK 823 Pumpkoppling 1" 3
095351 LK 823 Pumpkoppling 1¼" 3
