LK 527 MultiZone 2V

LK 527 MultiZone 2V

  • Klicksystem för ställdon

LK 527 MultiZone är en motoriserad 2-vägs kulventil med hög flödeskapacitet för applikation i t.ex. värme-, kyl- och tappvattensystem. Ventilmotorn har On/Off reglering och styrs av 2-punktssignal. Montering/...

Läs mer

LK 527 MultiZone 2V

  • Artiklar
  • Detaljerad information
  • Dokumentation

Artiklar

LK 527 2V - Invändig gänga

LK 527 2V - Invändig gänga 4 artiklar

Artikel Dim. Kvs m³/h A mm C mm Vikt (kg) Måttskiss Artikellista
066263 Rp ½” 20,0 62 104 0,6
066264 Rp ¾” 45,0 68 107 0,7
066265 Rp 1” 60,0 81 112 0,9
066266 Rp 1¼” 100,0 86 117 1,1

066263

Dim. Rp ½”
Kvs m³/h 20,0
A mm 62
C mm 104
Vikt (kg) 0,6
Måttskiss
Artikellista

066264

Dim. Rp ¾”
Kvs m³/h 45,0
A mm 68
C mm 107
Vikt (kg) 0,7
Måttskiss
Artikellista

066265

Dim. Rp 1”
Kvs m³/h 60,0
A mm 81
C mm 112
Vikt (kg) 0,9
Måttskiss
Artikellista

066266

Dim. Rp 1¼”
Kvs m³/h 100,0
A mm 86
C mm 117
Vikt (kg) 1,1
Måttskiss
Artikellista

Andra dimensioner på begäran.

LK 527 2V - Utvändig gänga

LK 527 2V - Utvändig gänga 2 artiklar

Artikel Dim. Kvs m³/h A mm C mm Vikt (kg) Måttskiss Artikellista
066279 G 1” 45,0 74 107 0,8
066280 G 1¼” 60,0 82 112 1,0

066279

Dim. G 1”
Kvs m³/h 45,0
A mm 74
C mm 107
Vikt (kg) 0,8
Måttskiss
Artikellista

066280

Dim. G 1¼”
Kvs m³/h 60,0
A mm 82
C mm 112
Vikt (kg) 1,0
Måttskiss
Artikellista

Övriga dimensioner på begäran.

LK 527 - Motor

LK 527 - Motor 2 artiklar

Artikel Anslutning Spänning Vridmoment Gångtid Vikt (kg) Artikellista
066282 2-punkts SPST-utgång, med kabel 1 m 230 V 5 Nm 12s / 90° 0,4
066283 2-punkts SPST utgång, med kabel 1 m 230 V 5 Nm 30s / 90° 0,4

066282

Anslutning 2-punkts SPST-utgång, med kabel 1 m
Spänning 230 V
Vridmoment 5 Nm
Gångtid 12s / 90°
Vikt (kg) 0,4
Artikellista

066283

Anslutning 2-punkts SPST utgång, med kabel 1 m
Spänning 230 V
Vridmoment 5 Nm
Gångtid 30s / 90°
Vikt (kg) 0,4
Artikellista

Detaljerad information

Beskrivning

LK 527 MultiZone är en motoriserad 2-vägs kulventil med hög flödeskapacitet för applikation i t.ex. värme-, kyl- och tappvattensystem.

Ventilmotorn har On/Off reglering och styrs av 2-punktssignal.

Montering/demontering av motor på kulventil görs enkelt och säkert med clip-system. Växelventilen får inte monteras med motorn placerad under ventilenheten.

Vid strömavbrott stannar ventilkäglan i befintlig position. I spänningslöst läge kan ventilkäglan ställas manuellt med hjälp av vredet på motorn.

Var uppmärksam på att motorn bara kan monteras i ett läge på ventilen.

Ventilenheten kräver inget underhåll. Kontrollera installationen regelbundet.

Teknisk data

Max. arbetstryck: 3,2 MPa (32 bar)
Max. differenstryck: 600 kPa (6 bar)
Arbetstemperatur: Min. 2 °C/Max. 110 °C
Omgivningstemperatur: Min. 1 °C/Max. 55 °C
Gängstandard: R - utvändig gänga konisk, Rp - invändig gänga, G - utvändig gänga
Kapslingsklass: IP 44
Media 1: Vatten - Glykolinblandning max. 50%
Elektrisk anslutning: Fast kabel
Signalkontakt: 2-Punkt SPST
Kabelspecifikation: Dimension 3 x 0,75 mm²
Ledarfärger: Blå, brun, svart
Mantel: PVC
Ställmotor: 230 VAC, 50 Hz
Material, ventilhus: Mässing EN 12165 CW617N
Material: Material, kula Mässing CW617N
Övrigt: Material, kula Mässing CW617N
Övrigt: Typgodkännande ventilmotor: CE
Typgodkännande ventil: DIN-DVGW*, WRAS*, ACS
*Gäller 527 MultiZone 2V invändig gänga
Typgodkännande: Ventilmotor: CE
Ventil: DIN-DVGW*, WRAS*, ACS

*Gäller 527 MultiZone 2V invändig gänga

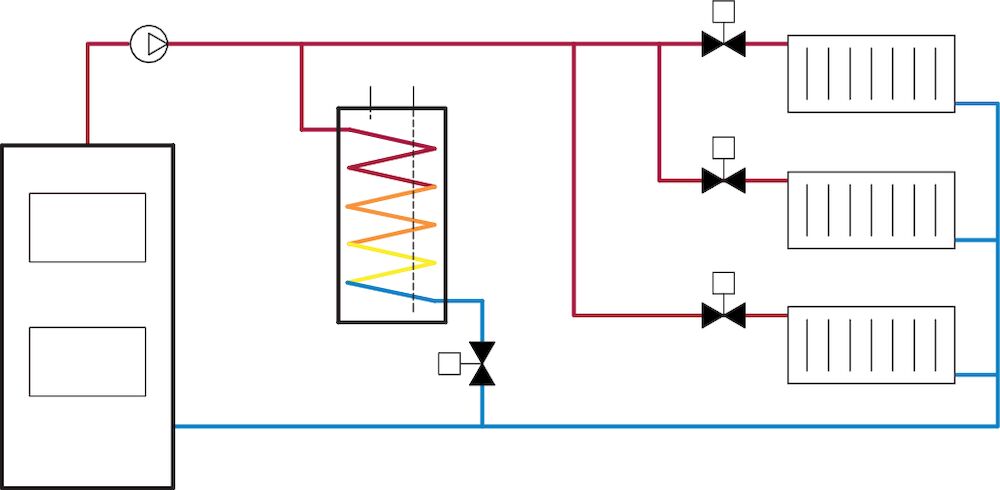

Applikationer

Kopplingsschema

Tekniska diagram

Kapacitetsdiagram

Dokumentation

Produktblad

LK 527 MultiZone 2V

Instruktionsmanual

LK 527 MultiZone 2W-Instruction_248383
