LK 527 MultiZone 2W

Статті
Детальна інформація
Документація

Статті

LK 527 2W – внутрішня різьба 4 статті

Артикул	Розмір	Kvs м³/год	A мм	C мм	Маса, кг
066263	Rp ½”	20,0	62	104	0,6
066264	Rp ¾”	45,0	68	107	0,7
066265	Rp 1”	60,0	81	112	0,9
066266	Rp 1¼”	100,0	86	117	1,1

Розмір	Rp ½”
Kvs м³/год	20,0
A мм	62
C мм	104
Маса, кг	0,6
Об'ємне креслення
Список статей

Розмір	Rp ¾”
Kvs м³/год	45,0
A мм	68
C мм	107
Маса, кг	0,7
Об'ємне креслення
Список статей

Розмір	Rp 1”
Kvs м³/год	60,0
A мм	81
C мм	112
Маса, кг	0,9
Об'ємне креслення
Список статей

Розмір	Rp 1¼”
Kvs м³/год	100,0
A мм	86
C мм	117
Маса, кг	1,1
Об'ємне креслення
Список статей

LK 527 2W – зовнішня різьба 2 статті

Артикул	Розмір	Kvs м³/год	A мм	C мм	Маса, кг	Об'ємне креслення	Список статей
066279	G 1”	45,0	74	107	0,8
066280	G 1¼”	60,0	82	112	1,0

Розмір	G 1”
Kvs м³/год	45,0
A мм	74
C мм	107
Маса, кг	0,8
Об'ємне креслення
Список статей

Розмір	G 1¼”
Kvs м³/год	60,0
A мм	82
C мм	112
Маса, кг	1,0
Об'ємне креслення
Список статей

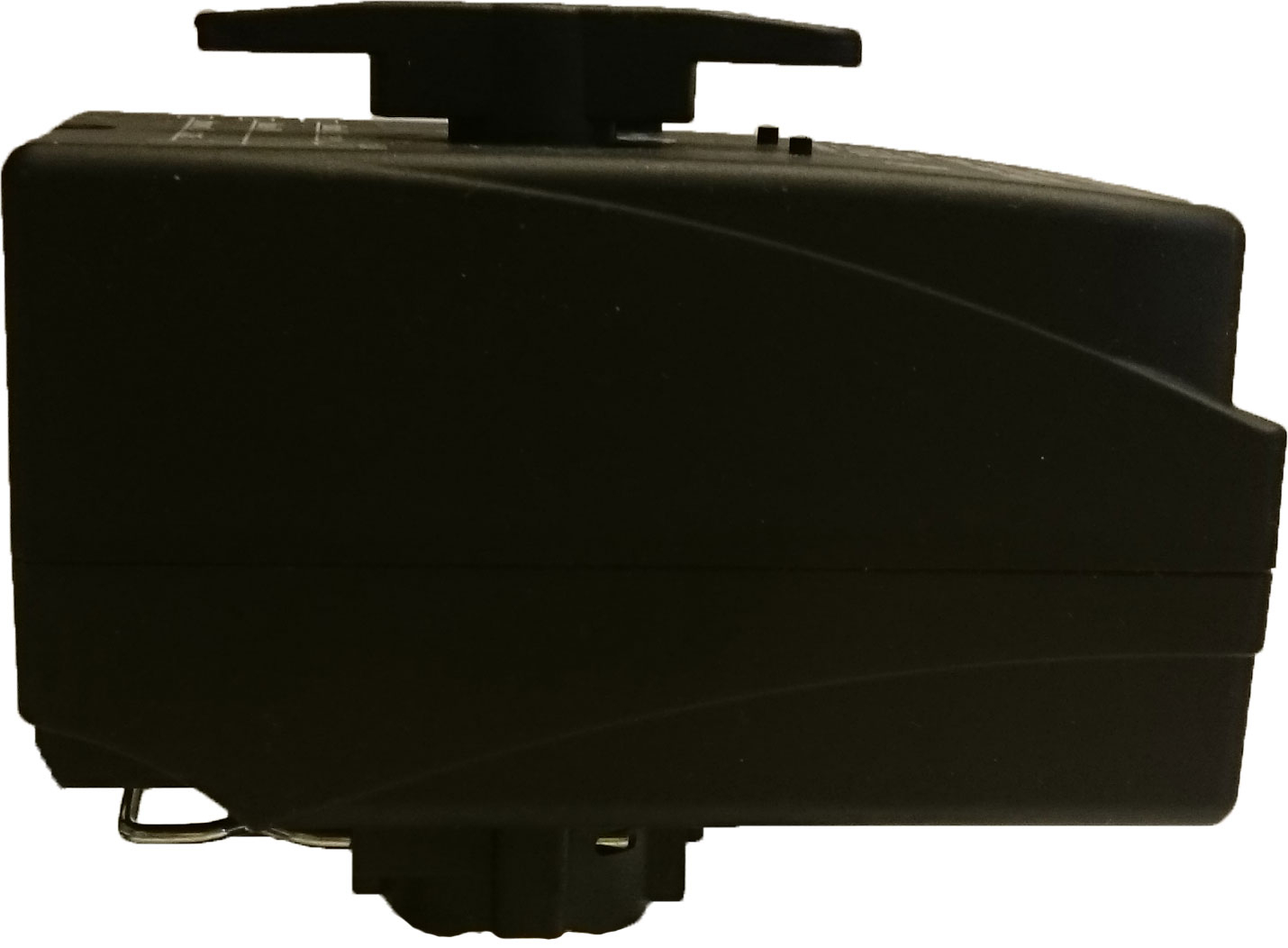

LK 527 – електропривід 2 статті

Артикул	Контакт	Напруга	Крутний момент	Тривалість циклу	Маса, кг	Список статей
066282	2-точковий вихід SPST, з кабелем 1 м	230 В	5 Nm	12 с / 90°	0,4
066283	2-точковий вихід SPST, з кабелем 1 м	230 V	5 Nm	30 с / 90°	0,4

Контакт	2-точковий вихід SPST, з кабелем 1 м
Напруга	230 В
Крутний момент	5 Nm
Тривалість циклу	12 с / 90°
Маса, кг	0,4
Список статей

Контакт	2-точковий вихід SPST, з кабелем 1 м
Напруга	230 V
Крутний момент	5 Nm
Тривалість циклу	30 с / 90°
Маса, кг	0,4
Список статей

Детальна інформація

Опис продукту

LK 527 MultiZone – це моторизований 2-ходовий кульовий кран із високою пропускною здатністю для застосування, наприклад, у системах опалення, охолодження та водопостачання.

Цей перемикальний клапан має управління «Увімкнути/Вимкнути» і керується 2-точковим сигналом.

Монтаж/демонтаж привода на кульовому клапані виконується просто і надійно завдяки кріпленню хомутом. Перемикальний клапан не можна встановлювати так, щоб двигун знаходився під блоком клапана.

В разі збою електроживлення конус клапана зупиняється у наявному положенні. У знеструмленому стані конус клапана можна встановити вручну за допомогою ручки на приводі.

Будьте уважні: електропривід можна встановлювати на клапані лише в одному положенні.

Блок приводу не потребує технічного обслуговування. Установку треба перевіряти регулярно.

Технічні дані

Макс. робочий тиск:	3,2 МПa (32 бар)
Макс. перепад тиску:	600 кПа (6 бар)
Робоча температура:	Мін. 2°C / макс. 110 °C
Температура навколишнього середовища:	Мін. 1°C / макс. 55 °C
Стандарт різьби:	R - зовнішня різьба, Rp - внутрішня різьба, G - зовнішня різьба
Клас герметизації:	IP 44
Середовище 1:	Суміш вода-гліколь, макс. 50%
Електричне з'єднання:	Кабель
Сигнальний контакт:	2-точковий SPST
Специфікація кабелю:	Розмір 3 x 0,75 мм²
Кольори дротів:	Синій, коричневий, чорний
Оболонка:	ПВХ
Приводний двигун:	230 В AC 50 Гц
Матеріал, корпус клапана:	Латунь EN 12165 CW617N
Матеріал:	Матеріал, куля Латунь CW617N
Інша:	Матеріал, куля Латунь CW617N
Інша:	Затвердження типу Клапан: DIN-DVGW, WRAS, ACS *Для 527 MultiZone 2V з внутрішньою різьбою CE (тільки мотор)
Затвердження типу:	Mотор: CE Клапан: DIN-DVGW, WRAS, ACS
