LK 527 MultiZone 3W

Статті
Детальна інформація
Документація

Статті

LK 527 3W – внутрішня різьба 2 статті

Артикул	Розмір	Kvs м³/год	A мм	B мм	C мм	Маса, кг	Об'ємне креслення	Список статей
066252	Rp ¾”	9,6	40	68	104	0,8
066253	Rp 1”	11,3	43	81	107	1,0

Розмір	Rp ¾”
Kvs м³/год	9,6
A мм	40
B мм	68
C мм	104
Маса, кг	0,8
Об'ємне креслення
Список статей

Розмір	Rp 1”
Kvs м³/год	11,3
A мм	43
B мм	81
C мм	107
Маса, кг	1,0
Об'ємне креслення
Список статей

LK 527 3W – зовнішня різьба 1 artikel

Артикул	Розмір	Kvs м³/год	A мм	B мм	C мм	Маса, кг	Об'ємне креслення	Список статей
066257	G 1½” зі штуцером R1¼”	25,0	89	165	134	2,1

Розмір	G 1½” зі штуцером R1¼”
Kvs м³/год	25,0
A мм	89
B мм	165
C мм	134
Маса, кг	2,1
Об'ємне креслення
Список статей

LK 527 3W – зовнішня різьба 2 статті

Артикул	Розмір	Kvs м³/год	A мм	B мм	C мм	Маса, кг	Об'ємне креслення	Список статей
066259	G 1¼”	11,3	43	85	107	1,0
066260	G 1½”	25,0	52	90	134	1,3

Розмір	G 1¼”
Kvs м³/год	11,3
A мм	43
B мм	85
C мм	107
Маса, кг	1,0
Об'ємне креслення
Список статей

Розмір	G 1½”
Kvs м³/год	25,0
A мм	52
B мм	90
C мм	134
Маса, кг	1,3
Об'ємне креслення
Список статей

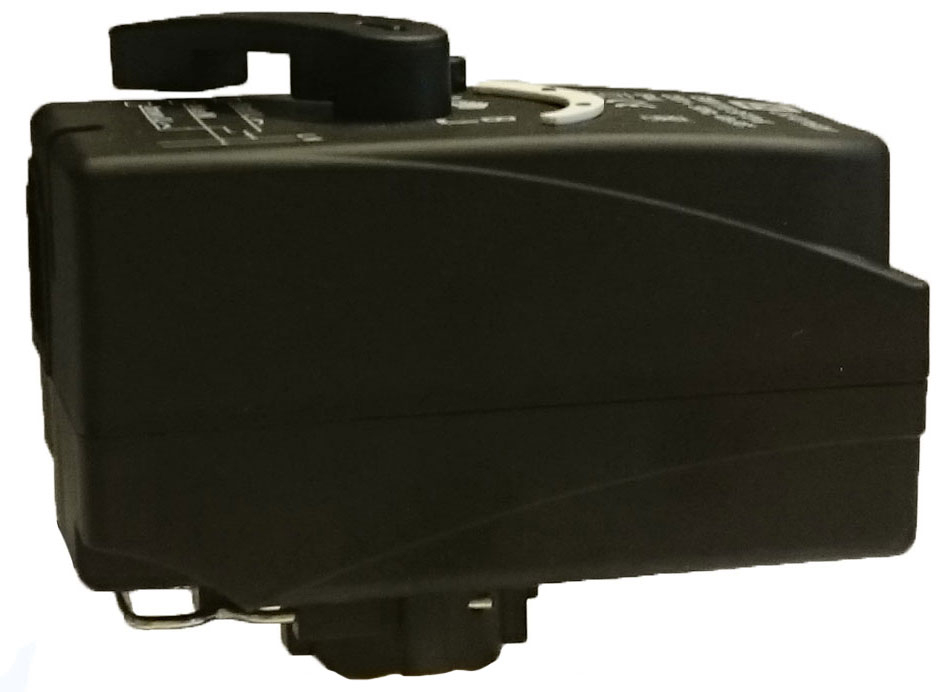

LK 527 – електропривід 2 статті

Артикул	Контакт	Напруга	Крутний момент	Тривалість циклу	Маса, кг	Список статей
066284	3-точковий вихід SPDT, з кабелем 1 м	230 В	5 Nm	20 с / 90°	0,4
066287	3-точковий вихід SPDT, з кабелем 1 м	230 В	5 Nm	110 с / 90°	0,4

Контакт	3-точковий вихід SPDT, з кабелем 1 м
Напруга	230 В
Крутний момент	5 Nm
Тривалість циклу	20 с / 90°
Маса, кг	0,4
Список статей

Контакт	3-точковий вихід SPDT, з кабелем 1 м
Напруга	230 В
Крутний момент	5 Nm
Тривалість циклу	110 с / 90°
Маса, кг	0,4
Список статей

Детальна інформація

Опис продукту

LK 527 MultiZone – це моторизований 3-ходовий кульовий клапан для застосування, наприклад, у системах опалення, охолодження та водопостачання.

Електропривід клапана керується 3-точковим сигналом.

Монтаж/демонтаж привода на кульовому клапані виконується просто і надійно завдяки хомутові. Перемикальний клапан не можна встановлювати так, щоб двигун знаходився під блоком клапана.

В разі збою електроживлення, конус клапана зупиняється у наявному положенні. У знеструмленому стані конус клапана можна встановити вручну за допомогою ручки на приводі.

Будьте уважні: електропривід можна встановлювати на клапані лише в одному положенні

Блок клапана не потребує технічного обслуговування. Установку треба перевіряти регулярно.

Технічні дані

Макс. робочий тиск:	3,2 МПА (32 бара)
Макс. перепад тиску:	600 кПа (6 бар)
Робоча температура:	Мін. 2°C/макс. 110 °C
Температура навколишнього середовища:	Мін. 1°C / макс. 55 °C
Стандарт різьби:	R - зовнішня різьба, Rp - внутрішня різьба, G - зовнішня різьба
Клас герметизації:	IP 44
Середовище 1:	Суміш вода-гліколь, макс. 50%
Електричне з'єднання:	Кабель
Сигнальний контакт:	3-точковий SPDT
Специфікація кабелю:	Розмір 3 x 0,75 мм²
Кольори дротів:	Синій, коричневий, чорний
Оболонка:	ПВХ
Приводний двигун:	230 В AC 50 Гц
Матеріал, корпус клапана:	Латунь EN 12165 CW617N
Матеріал:	Матеріал, куля Латунь CW617N
Інша:	Матеріал, куля Латунь CW617N
Інша:	Затвердження типу Клапан: ACS
Ущільнення валу:	CE (тільки мотор)
Затвердження типу:	Mотор: CE Клапан: ACS
